Рассеивающие солнцезащитные устройства наиболее эффективны при применении в целях защиты от ослепления, визуальной защиты и чуть менее эффективны при защите от перегрева. К ним относятся внутренние и внешние шторы, матовые стекла, заполнение полостей стеклопакетов аэрогелем и т.п. Прямой и рассеянный свет подвергается в волокнах или ячейках таких устройств многократному преломлению, отражению, отчего сами устройства действуют как вторичный источник света. Однако их недостатком является блокирование возможности обзора.
Фильтрирующие солнцезащитные устройства включают в себя поглощающие или отражающие солнцезащитные стекла, перфорированные или сетчатые ставни, лепестковые диафрагмы (как в Арабском центре в Париже) и т.п. Не разрушая изображения, они уменьшают количество света, проходящего сквозь светопрозрачные конструкции.
При этом действие таких устройств может быть пропорциональным (свет теряет равную долю мощности во всех областях спектра) или спектральноселективным (прозрачные для видимых лучей стекла непрозрачны для инфракрасного излучения). Отношение пропускания видимого солнечного света к общему пропусканию энергии потока солнечной радиации называется коэффициентом спектральной селективности – S.
Поскольку в солнечном излучении на видимый свет приходится примерно половина мощности (это наибольшее возможное значение), то предельное значение коэффициента для материала, абсолютно непрозрачного для невидимых лучей, S = 2. Солнцезащитные стекла также приходится характеризовать коэффициентом цветопередачи Ra.
Предельное значение коэффициента Ra = 100, недостижимое для стекла, – у воздуха, причем осветленное стекло имеет Ra = 99, обычное флоатстекло – Ra = 96–97. При Ra > 91 окружающая среда воспринимается без явных цветовых искажений.
Фильтрирующие солнцезащитные устройства наиболее эффективны при защите от перегрева, менее – при защите от ослепления. Избыточного контраста между участками, освещенными прямыми лучами и тенями, освещенными только рассеянным светом, обычно избежать не удается.
В качестве визуальной защиты их эффект двоякий. При направлении взгляда из менее освещенного в более освещенное пространство: днем при естественном свете – изнутри наружу, ночью при искусственном – снаружи внутрь. В другом же направлении поток отраженного света оказывается мощнее лучей, проходящих сквозь солнцезащитные устройства. Человеческий глаз непроизвольно адаптируется под более мощный поток, отчего менее яркое (хотя и более информативное) изображение уже им не воспринимается. При сильном контрасте непрозрачным становится даже простое оконное стекло. Фильтрирующие солнцезащитные устройства, обеспечивающие днем визуальную защиту в сочетании с обзором, ночью не дают ни того, ни другого.
Отсекающие солнцезащитные устройства, если они запроектированы грамотно, способны обеспечивать все виды защиты, закрывая конструкцию с нежелательных направлений: области солнца – всех возможных положений солнца в поле зрения; при защите от ослепления; области нежелательной инсоляции по условиям перегрева – всех возможных положений солнца в период со среднестатистической температурой выше комфортной; области нежелательного зрителя.
Одновременно отсекающие устройства способны обеспечивать инсоляцию и парниковый эффект в зимний период, быть прозрачными для желательного зрителя или открывать вид на простирающийся за окном пейзаж. При проектировании отсекающих солнцезащитных устройств удобнее всего пользоваться солнечной картой (или ее модификациями: инсолятометром, инсоляционным графиком и т.п.), представляющей собой проекцию небесной сферы на плоскость горизонта или светопрозрачной конструкции.
К отсекающим солнцезащитным устройствам относятся козырьки, балконы, лоджии, карнизы, ризалиты, внешние жалюзи и решетки, особенности формы здания, такие, например, как наклон фасада или шедовая крыша – этот список еще долго можно продолжать. Достоинство и недостаток отсекающих солнцезащитных средств – специфические внешние формы, иногда образующие интересные и выразительные архитектурные решения, однако иногда чересчур навязчивые, трудновыполнимые и сложные в эксплуатации.
К солнцезащитным устройствам относятся также микроструктурное стекло, которое действует подобно жалюзи, фотополимерная пленка, прозрачная для лучей, проходящих под нужными углами и рассеивающая лучи нежелательные.
Солнцезащитные устройства классификация по месту положения.
Внутренние солнцезащитные устройства солнцезащитные устройства (шторы, жалюзи) наиболее просты в монтаже и эксплуатации. Их можно устанавливать в процессе эксплуатации здания, не меняя его архитектурного облика. Недостатком является их невысокая эффективность в плане защиты от перегрева, поскольку теплоотдача их происходит внутрь помещения.

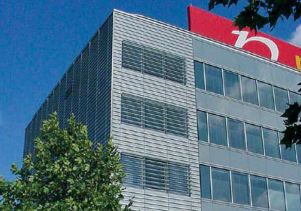

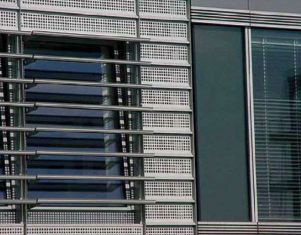

Внешние солнцезащитные устройства солнцезащитные устройства (лоджии, козырьки, внешние шторы, жалюзи) наиболее эффективны как защита от перегрева за счет естественного их вентилирования. Это ограничивает их применение по этажности – в высоких зданиях теплоотдача фасадов развивает мощный конвекционный поток. Они наиболее подвержены погодному воздействию и требуют для управления ими промежуточных электронных или телемеханических систем.
Межстекольные солнцезащитные устройства солнцезащитные устройства, в зависимости от специфики решения, обладают достоинствами и недостатками первого и второго вариантов. Главная их особенность – размещение в специально запроектированном пространстве раздельного остекления или двойного фасада. Некоторые производители выпускают также стеклопакеты с солнцезащитными устройствами в межстекольном пространстве, что увеличивает их долговечность за счет неподверженности погоде, однако понижает эффективность вследствие невозможности вентилирования.
Также роль солнцезащитных устройств может исполнять и само стекло – поглощающее и отражающее. Тонированное в массе поглощающее стекло следует размещать во внешнем слое остекления для теплоотдачи окружающей среде, а не помещению. Отражающее стекло также препятствует потерям тепла зимой.
Солнцезащитное стекло не ограничивает обзор, долговечно и наиболее полно соответствует имиджу стеклянной архитектуры. Его недостатком является ограниченность возможности трансформирования – реагирования на изменение внешних условий и задач солнцезащитных устройств. Применение активных стекол пока ограничивается узкоспециальными задачами.
|
