Решение FIVES™ принципиально отлично от всех других систем структурного остекления, предлагаемых на рынке фасадных технологий. Оно становится все более востребованным ведущими архитекторами и строительными фирмами, позволяя проектировать и монтировать фасады намного быстрее и проще, чем в любых других системах.
Архитектура

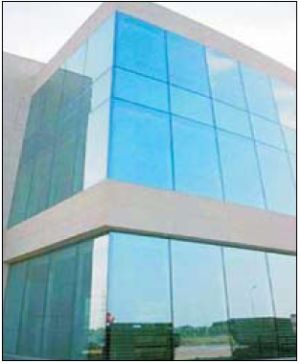

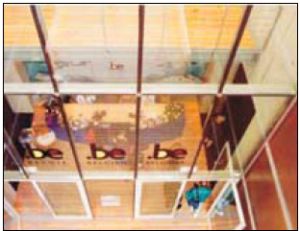

Решение FIVES™ является более простой и менее дорогостоящей альтернативой традиционным системам структурного остекления. Оно было применено в более чем 500 проектах в Европе и других странах мира. Несколько проектов, выполненных в куртинном креплении, представлены ниже.
Картриджи FIVES™ полностью совместимы с любыми имеющимися на рынке функциональными фасадными элементами, например с алюминиевыми дверями.
В картридж FIVES™ можно «вставлять» практически любые отделочные материалы, используемые в фасадах зданий, например керамические или каменные плиты, спандрел-панели, Alucobond и пр.
Структурный фасад FIVES™ монтируется в рекордно короткие сроки, до 200 м2 в день. Остекление выполняется большими модулями, состоящими из нескольких картриджей, которые могут инкорпорировать как однотипные материалы, так и сочетать различные их виды. Например, модули из разнотипных материалов были применены на проекте здания L’Oreal, Бельгия.
Нестандартные формы
Решение FiveS™ легко адаптируется под индивидуальные требования заказчика, например, при создании угловых соединений или фасадов со сложной криволинейной поверхностью.

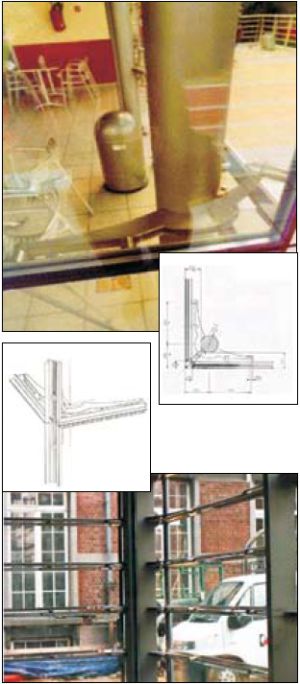

Для остекления угловых элементов используются «пауки» FiveS™ специальной формы.
Гнутые «пауки» FiveS™ применяются для остекления фасадов с криволинейной поверхностью.
Решение FiveS™ имеет неограниченные возможности для проектирования и реализации индивидуальных кровельных конструкций.

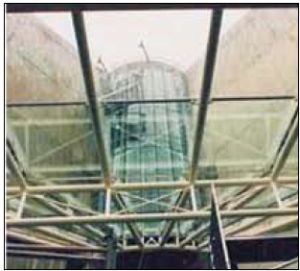

Плоские картриджи FiveS™ крепятся при помощи «пауков» к стальным фермам, изготовленным из гнутых стальных труб. Плоские картриджи FiveS™ создают форму, аналогичную срезу яичной скорлупы; кровля имеет облегченную вантовую подконструкцию из стальных тросов.
Решение FiveS™ является единственным типом структурного остекления, для точечной фиксации которого не требуется сверлить отверстия в стекле. Принципиальная конструкция традиционной системы структурного остекления точечного крепления.
Стеклопакеты крепятся к несущей конструкции при помощи «пауков», для фиксации которых в стекле высверливаются отверстия. Принципиальная конструкция точечного крепления в решении структурного остекления FiveS™.

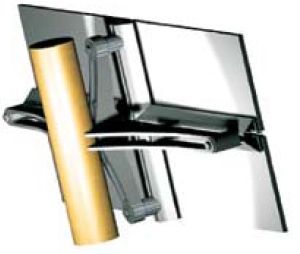

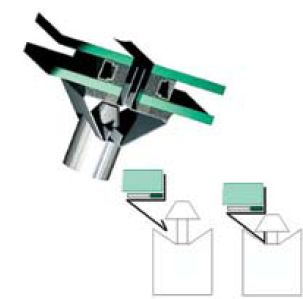

Стеклопакеты «вклеиваются» в раму из нержавеющей стали, таким образом формируя «Картридж FiveS™». Картриджи крепятся к несущей конструкции при помощи «пауков», представляющих собой запатентованные элементы точечного крепления.
Открываемые элементы
В решении FiveS™ предусмотрена возможность использования интегрированных, функциональных элементов фасада.

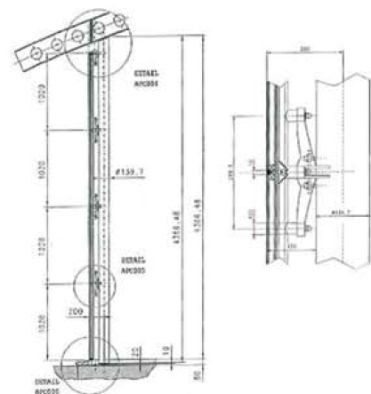

Принцип конструкции структурного фасада точечного крепления в решении FiveS™.

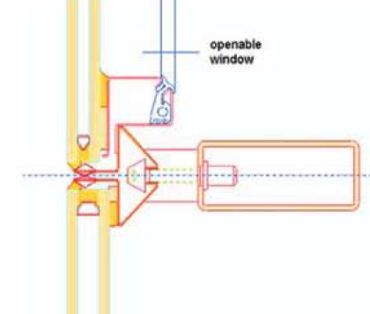

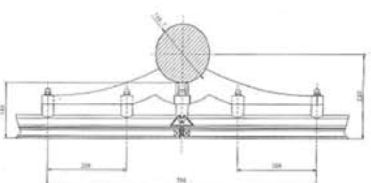

Крепление «паука» FiveS™ непосредственно к вертикальной трубе несущего каркаса здания. Принцип конструкции открываемой части структурного фасада FiveS™ точечного крепления.
Куртинное крепление

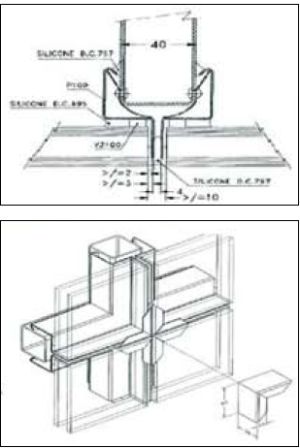

В решении FIVES™ используют практически аналогичные картриджи как для куртинного и точечного крепления. Картридж для куртинного крепления крепится к раме с помощью стальных клипс. При этом нет необходимости в дополнительном фиксировании картриджей болтами или другими крепежными деталями.
Различные отделочные материалы (панели из искусственного камня, стеклопакеты и спандрелы) монтировали в картриджи FIVES™, а затем собирали в большеразмерные модули непосредственно на строительной площадке.
Собранные таким образом модули поднимались краном и крепились на несущей конструкции здания.
Один фасадный модуль перекрывал все три этажа фасада здания.
Проектирование и монтаж
Согласно немецким строительным нормам, для конструкций структурных фасадов выше 7 метров требуются специальные угловые фиксаторы. Картридж FIVES™ может крепиться на несущие конструкции различных типов, например на трубы из нержавеющей стали прямоугольного сечения, трубы из углеродистой стали, алюминиевые профили и т.д.

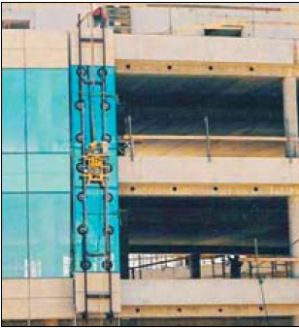

При монтаже картриджей FIVES™ могут использоваться специальные приспособления – присоски.
В рамках решения FIVES™ можно также проектировать открываемые створки.
Фасад оранжереи с открывающимися элементами для обеспечения пожарной эвакуации.
