В существующих дверных системах, как правило, применяют накладные петли различных конструкций. Установка последних требует механической обработки дверных профилей и, конечно, технологической подготовки, к которой можно отнести наличие кондуктора. Возможно изготовление дверей из оконных профилей, что позволяет использовать петли, рассчитанные на фурнитурный паз. В предыдущих статьях мы подробно рассказывали о таких петлях, выпускаемых компанией Fapim S.p.A. Это петли семейства Venice.
Подобное решение имеет некоторые особенности, к которым можно отнести открывание вовнутрь помещения. Да, существуют системы, имеющие оконные профили с открыванием наружу, но процент подобных решений крайне низок. Реалии же требуют, чтобы большинство дверей имели открывание наружу.
Решению подобных задач: упрощению процесса установки фурнитуры, уменьшению времени изготовления двери призваны служить и новый фурнитурный паз, и новая фурнитра. Подобный паз можно использовать как при проектировании новых систем, так и при интеграции в профили существующих систем.
 |
Рис.1. AGS50 (ООО «Агрисовгаз»)
Ниже приведены примеры интеграции нового паза в существующие системы. Как видно из примеров, использование нового паза позволяет полностью отказаться от механической обработки профилей для установки фурнитуры (исключение — врезной замок), сам процесс установки прост и не занимает много времени.
 |
Рис. 2. КП45 (ЛПЗ «Сегал»)
В настоящее время компания Fapim S.p.A. выпускает полный комплект фурнитуры для подобного паза под общим названием VeloxTop. Данный комплект включает в себя:
• петли двух- и трехсекционные;
• ответную часть для защелки замка;
• ответную часть для ригеля замка;
• шпингалет;
• удлинитель к шпингалету;
• верхнюю ответную часть к шпингалету.
 |
Рис. 3. RI50 (ООО «Реалит»)
Петли имеют ряд новшеств, а именно: величина горизонтальной регулировки составляет ± 2 мм, антивандальный конструктив, включен дополнительный винт, обеспечивающий надежную фиксацию прижимной пластины. Ответная часть для защелки рассчитана как на косую защелку, так и на цилиндрическую. Ответная часть для ригеля замка рассчитана и на выдвигающийся, и на падающий ригели. Обе ответные части легко и надежно фиксируются в пазу винтом. Подобное крепление позволяет в любой момент выполнить регулировку их по высоте. Шпингалет в своем конструктиве имеет короткий соединительный элемент, который можно легко заменить на более длинный, тем самым оперативно увеличив длину шпингалета. Верхняя ответная часть шпингалета также фиксируется в пазу винтом, что позволяет проводить регулировку. Нижние ответные части для шпингалета из стандартной номенклатуры Fapim S.p.A. — артикулы 3738 или 3734.
 |
Рис. 4. Ответная часть под защелку
Наряду со специальной фурнитурой, разработанной непосредственно для серии профилей, описанной выше, в дверях данной конструкции могут быть использованы и стандартные аксессуары, применяемые повсеместно.
 |
Рис. 5. Двойная петля Velox Top
К таким аксессуарам можно отнести, например, нажимную гарнитуру Horus, артикул 2051. Она замечательно зарекомендовала себя в самых разных условиях и с самой разной частотой использования, обладает современным дизайном, основанном на плавных линиях, эргономична и проста в установке. Horus может поставляться в любых цветах по шкале RAL или с «подготовкой под покраску». Последняя обработка позволяет произвести покраску (а не перекраску) ручки в цвет, определенный закачи-ком. Ручка Horus может быть использована с противовзломным комплектом, артикул 2101Lx. Данный комплект соединяет внешнюю и внутреннюю ручки при помощи винтов и специальных шайб. Это делает невозможным снятие ручки с наружной стороны двери и увеличивает нагрузки на отрыв и нажим.
 |
Рис. 6. Тройная петля Velox Top
Еще одним элементом фурнитуры, используемом на дверях, является декоративная накладка на цилиндр замка артикул 2100. Накладка выполнена в двух вариантах: с отверстием овальной или фигурной формы. По дизайну обе идеально сочетаются с формой ручки. Деталь полностью выполнена из алюминиевого сплава и наделена функцией антивзлома. Поставляются окрашенными по шкале RAL или с «подготовкой под покраску».
 |
Рис. 7. Шпингалет
С данным типом дверей (в том случае, если применяется беспорожная конструкция) можно использовать автоматические пороги и щеточный уплотнитель, выпускаемые дочерней компанией Domatic. Подобные двери обеспечивают свободный доступ в помещение, а также быструю и беспрепятственную эвакуацию.
Эта продукция устанавливается на нижний импост и при закрывании двери блокирует пространство, образовавшееся при отсутствии порога. В помещение не проникает пыль, шум, дым, влага, сквозняк. Пороги можно устанавливать на двери из алюминиевого профиля, пластиковые, стальные и деревянные двери.
 |
Рис. 8. Верхняя ответная часть под шпингалет
В настоящее время продукция компании DOMATIC состоит из нескольких типов.
Первый тип — Igloo. Устанавливается в зависимости от артикула на двери из дерева, алюминия, стали, металлопластика (ПВХ). В состав порога входит силиконовый уплотнитель. Длина порога варьируется от 400 до 1500 мм. Конструкция позволяет укорачивать порог на 100 мм (для порога длиной 400 мм эта величина составляет 50 мм) без нарушения работоспособности. Данный тип порогов сертифицирован для монтажа на противопожарные двери.
 |
Рис. 9. Ручка Horus
Второй тип — Igloo Compact. Устанавливается в зависимости от артикула на двери из дерева, алюминия, стали, металлопластика (ПВХ). В состав порога входит сантопрено-вый уплотнитель. Это специальная модель с небольшими размерами и коротким уплотнителем. Длина порога варьируется от 300 до 1300 мм. Конструкция позволяет укорачивать порог на 200 мм.
 |
Рис. 10. Декоративная накладка на цилиндр замка. Арт. 2100B
Третий тип — Igloo Compact Plus. Устанавливается в зависимости от артикула на двери из алюминия, стали, металлопласти-ка (ПВХ). В состав порога входит коплено-вый уплотнитель, зарекомендовавший себя как хороший барьер от различных неблагоприятных воздействий. Порог может комплектоваться специальным блокирующим набором. Длина порога варьируется от 300 до 1300 мм. Конструкция позволяет укорачивать порог на 200 мм. Данный вид порога рекомендуется использовать, когда необходимо улучшить звукоизоляционные свойства двери. Его уплотнитель состоит из трех камер, это и позволяет достичь отличных звукоизоляционных характеристик.
 |
Рис. 11. Автоматический порог семейства IGLOO
Четвертый тип — щеточный уплотнитель Profix, состоит их трех различных алюминиевых профилей (горизонтального, вертикального и наклонного) и собственно щетки. Длина Profix 2000 и 3000 мм.
Вся продукция DOMATIC имеет сертификат MPA Дортмундского института (Германия) на соблюдение стандартов ISO 140, DIN 18095, DIN4102. Все артикулы содержат крепеж, а в некоторых уже выполнена его установка в изделие.
 |
Рис. 12. Порог семейства IGLOO
Еще одним продуктом, который можно использовать в данной дверной серии является система антипаники PANAMA. Основанием для разработки PANAMA послужило требование различных комиссий
обеспечить свободное открывание дверей в чрезвычайных ситуациях. Начало разработки системы PANAMA — 2000 год. На сегодняшний день это развитая система, включающая в себя большое количество различных устройств. Технические решения системы PANAMA, реализованные компанией Fapim, позволяют удовлетворять различные запросы современной жизни в данной области.
 |
Рис. 13. Автоматические пороги семейства Igloo Compact Plus
Система PANAMA состоит из трех продуктов: PANAMA BAR, PANAMA PUSH и PANAMA PAD.
Механизм открывания дверей в чрезвычайных ситуациях PANAMA и другие продукты этого направления (в дальнейшем система «антипаник») имеют прекрасный эргономичный дизайн, обширные функциональные возможности. Все это было тщательно продумано и разработано в техническом отделе компании. Возвращаясь к функциональным возможностям, следует отметить, что это достигается за счет большого количества вариантов комплектации как технических, так и экономических. И наконец, система «антипаник» постоянно развивается, что заставляет компанию Fapim проводить сертификацию своих продуктов в престижных европейских институтах.
Область применения системы «антипа-ник» — двери из дерева, деревоалюминия, алюминия, стали, металлопластика (ПВХ) с открыванием наружу. Крепление составляющих системы «анти-паник» на дверь предоставляет потребителю многообразие вариантов. Это и саморезы, и винты, а в отдельных случаях возможно крепление сваркой.
 |

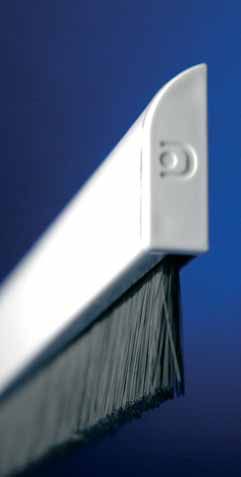

Рис. 14. Щеточный уплотнитель PROFIX
Инвариантность центрального механизма позволяет использовать его как для правого, так и для левого способов открывания. Может функционировать с внешней ручкой открывания. Кроме этого, один центральный механизм обеспечивает открывание сразу в нескольких, иногда диаметрально противоположных, точках. Количество точек и способов запирания многообразно, начиная с одной центральной точки и заканчивая пятью точками запирания. Ответные части в точках запирания, следуя общей концепции системы «антипаник», имеют различную форму и большой спектр регулировок. Специальный комплект, препятствующий проникновению огня, состоит из различных компонентов, включая терморасширяющуюся прокладку.
 |
Рис. 15. Системы «антипаник» Panama Bar и Panama Push
 |

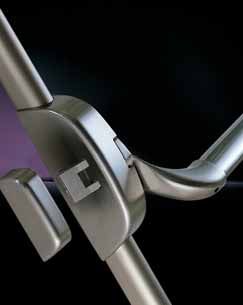

Рис. 16. Система «антипаник» Panama Bar
Система «антипаник» компании Fapim имеет Европейский сертификат стандарта EN1125:1997+A1:2001. Сертификат подтвержден институтом Warrington (Великобритания), ICIM (Италия), институтом COBR Metalplast (Польша), а также институтом Giordano (Италия). Антикоррозионный тест устройств дал прекрасный результат, а специальный комплект успешно прошел испытания REI на сопротивление огню в течение 90 минут.
 |
Рис. 17. Система «антипаник» Panama Pad
Структура заказа продуктов PANAMA и, соответственно, их упаковка максимально продуманы и удобны. Это и индивидуальный выбор компонентов, и минимальный набор с возможностью добавления компонентов, и полный комплект.
|
