– У вас возникают необычные ощущения и настроение за прозрачными стенами зимнего сада?
– Да, пожалуй, – и это очень приятно!
– А как насчет необычного климата?
– Вот это уж нет, спасибо! – скажете вы и будете абсолютно правы.
Только если температура и влажность воздуха, а также интенсивность солнечных лучей находятся в правильном соотношении, мы чувствуем себя исключительно комфортно в зимнем саду. С помощью хорошо сочетающихся друг с другом систем вентиляции, отопления и затенения мы можем создать сбалансированный климат в доме. И ваша комната-сад будет достойна своего названия.
Климат жилого помещения в большей степени зависит от температуры и влажности воздуха и в меньшей степени – от движения массы воздуха. Следует иметь в виду, что большие стеклянные поверхности в зимнем саду создают несколько отличные климатические и строительно-физические условия в сравнении с условиями в обычных помещениях. С одной стороны, климат с выраженными дневными и сезонными температурными колебаниями и во внутреннем помещении устанавливает более экстремальные показатели температуры и влажности воздуха. С другой стороны, охлажденная стеклянная поверхность реагирует на высокую влажность воздуха иначе, чем отштукатуренная стена. Пористый штукатурный гипс может до известной степени незаметно впитывать в себя влагу; на гладком же стекле влага сразу выступит как роса. Поскольку примыкающие к зимнему саду помещения в большей или меньшей степени тоже подвергаются влиянию специфических климатических условий, с помощью вентиляции, обогрева и защиты от солнца вы сумеете отрегулировать нужный для себя климат. Специальные системы с автоматическим управлением будут вам очень полезны.
То, что температура определяет климат, для большинства из нас не секрет. Но то, что и влажность воздуха играет достаточно важную роль, мы осознаем только тогда, когда воздух становится "засушливым" из-за плохо отрегулированного отопления или когда во время отпуска попадаем во влажное тропическое тепло.
В зимнем саду воздух увлажняется за счет находящихся там растений, людей, а также комнатных фонтанчиков или аквариумов.
На самом деле, относительная влажность воздуха, которая зависит от температуры, очень важна для нашего самочувствия. Теплый воздух поглощает больше воды, чем холодный. Поэтому относительная влажность воздуха при более высоких температурах ниже, чем при низких, но при условии, что абсолютная влажность не меняется. Обратите внимание: если абсолютная влажность воздуха остается одинаковой, а воздух нагревается, его относительная влажность снижается, и наоборот, – когда остывает воздух, увеличивается его относительная влажность. Этим объясняется запотевание стекол на холоде: наружный воздух, попадая на холодные части внешней стены, охлаждает их до такой степени, что относительная влажность воздуха может достичь 100%. Это тот уровень, когда влага из воздуха преобразуется в конденсат на холодных поверхностях. Чем холоднее поверхности стекол или рамных профилей, тем скорее они покроются влагой.
Хорошая теплоизоляция уменьшает возможность появления конденсата. Но надо отметить, что из-за конструктивной особенности многослойных теплоизоляционных стекол их изоляционная способность уменьшается по мере приближения к краю стекла, поэтому здесь конденсат образуется чаще, чем в середине стеклянного листа. Относительная влажность воздуха повышается, если температура в зимнем саду снижается или воздух стал более влажным оттого, что вы собрались здесь с друзьями или полили цветы. В этом случае можно включить обогрев или проветрить помещение.
Существующие нормативы уточняют, при каких условиях на внутренних поверхностях стекол образуется конденсат: в хорошо проветренном помещении с температурой воздуха 20 oС и при 60% влажности воздуха появляется конденсат, если наружная температура ниже приводимых показателей:
Простое стекло: +9 oС
Изоляционное стекло более позднего образца: -2 oС
Двухслойное стекло с наполнителем из воздуха: -16 oС
Двухслойное стекло с наполнителем из инертного газа: -26 oС
Тепло и приятно
Совершенно уютно вы почувствуете себя в вашем зимнем саду только тогда, когда создадите в нем нормальный климат. Это значит, что температура там должна равняться 20 oС при 40–60% относительной влажности воздуха. Даже если вы можете иногда зимой позволить себе погреться на настоящем солнышке, все равно без технических обогревательных средств вам не обойтись. Обычно не возникает никаких проблем при подключении всего дома к центральному отоплению. Нужно только заранее адаптировать отопительную систему зимнего сада к общей системе дома.
Однако к обогреву помещений под стеклом предъявляются особые требования. Кроме создания комфортного тепла, отопительная система здесь должна способствовать снижению образования конденсата. В связи с этим иногда поставленные задачи могут противоречить друг другу. Взвешивание всех "за" и "против" в каждом конкретном случае поможет привести к положительному решению. Итак, одно из главных требований: отопление должно снижать образование конденсата. Этого можно достичь, если вдоль наружных стеклянных стен будет циркулировать теплый воздух. С этой целью теплый воздух может подаваться из вентиляционных шахт в комбинации, где это возможно, с заранее прогретым свежим воздухом. Или можно расставить конвекторы – лучше возле вентиляционных отверстий, обеспечивающих приток свежего воздуха. В плане подачи энергии эти меры не очень эффективны, что находит свое отражение в специальных предписаниях нормативных требований по теплозащите о размещении обогревательных средств. С энергетической точки зрения, более эффективными являются источники тепла, размещенные в глубине помещения, а также не следует забывать и об обогреве пола, причем это можно сделать в конкретных местах, например там, где расставлены кресла. Как показывает опыт, благодаря тепловому излучению можно чувствовать себя комфортно, даже если температура воздуха будет составлять не 20–22, а только 17 oС.
Обратите внимание: использовать обогрев пола как единственную отопительную систему в зимнем саду не рекомендуется, потому что она недостаточно гибко реагирует на частые колебания температуры.
Зимний сад, если это жилое помещение, в течение всего года должен отапливаться.
Вентиляция – свежий бриз!
В случае, если влажность воздуха нельзя отрегулировать с помощью обогрева или вы не хотите повышать температуру в комнате, необходима вентиляция (используйте гигрометр!). Надо иметь в виду, что при большом перепаде внутренней и внешней температуры вентиляция очень эффективна и в холодное время года должна быть строго дозирована. Иначе воздух во внутреннем помещении охладится слишком быстро и возникнет сквозняк. Кроме того, при проветривании прилегающих комнат нагревшимся воздухом из стеклянной комнаты нужно учитывать следующее: если воздух в зимнем саду значительно теплее и более влажный, чем в остальном доме, то на поверхности наружной стены и в местах, где воздух циркулирует недостаточно хорошо, может появиться конденсат. Такое явление наносит вред, прежде всего, древесине. В этом случае рекомендуется установить более сдержанный воздухообмен. В солнечный полдень в межсезонье или летом воздухообмен выполняет другую функцию: избыток теплого воздуха в большом объеме выводится наружу. И, конечно, в любое время хорошо заменять отработанный и загрязненный воздух свежим и насыщенным кислородом. Это тем важнее, чем больше народу собирается в зимнем саду и чем меньше там находится растений. Вывод простой: проветривайте грамотно!
"Самовентиляция" через неплотные швы, с которой мы знакомы по старым окнам и застекленным террасам, отошла в прошлое благодаря усовершенствованным уплотнителям. Поэтому, чтобы проветривание происходило в нужном объеме, необходимо установить вентиляционные отверстия. Летом внутри обращенной в южную сторону стеклянной пристройки, залитой солнцем, при закрытых дверях температура может достичь 70 oС. Это достаточно высокая температура даже для тропических растений, поскольку ожоги на поверхности листьев могут появиться уже при 40 oС. Общее требование к эффективной вентиляции состоит в том, чтобы разница между внешней и внутренней температурой была не больше 5 oС. Поэтому вентиляция должна включаться, даже если вас нет дома. Это значит, что автоматическое управление делает вас более независимым, чем ручное. Другое дело, когда вы дома: можно открыть двери и проветрить помещение. Обратите внимание: очень важно правильно разместить в помещении отверстия или приборы для притока и оттока воздуха. При планировании и расположении приточной и вытяжной вентиляции нужно принимать в расчет и систему затенения. Если при внешнем затенении только вентиляционная система отвечает за климат в помещении, то внутреннее солнцезащитное устройство обеспечит отвод горячего воздуха между стеклом и шторой, повышая эффективность защиты помещения от солнца и предотвращая его перегрев.

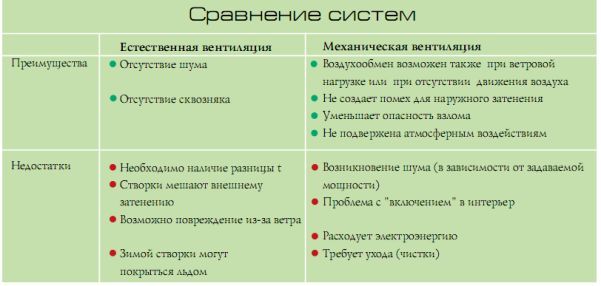

В конечном счете, возможны два вида вентиляции – естественная и механическая, и лишь в особых случаях приходится прибегать к установке кондиционеров.
Естественная тяга
Конвекция (теплый воздух поднимается вверх) может быть использована для естественной вентиляции. На небольшом расстоянии от пола размещают отверстия для притока холодного воздуха, а на расстоянии 2,5–3 м над ними делаются отверстия для оттока теплого воздуха.
 |
При таком расстоянии между отверстиями возникает эффективная тяга, как в камине. Эта тяга тем сильнее, чем выше помещение. Правда, она начинается лишь в том случае, если приточный воздух примерно на 5 oС холоднее, чем воздух в комнате. Поэтому намного целесообразнее приточную вентиляцию размещать в затененном или заставленном растениями месте, по возможности – над маленьким водоемом.
Чтобы теплый воздух равномерно вытеснялся холодным, вентиляционные проемы должны располагаться по диагонали относительно друг друга. Для приточной вентиляции наряду с раздвижными часто используются откидные створки, на которые удобно устанавливать сетки от комаров. Для вытяжки рекомендуются форточки или проем на крыше.
Эффективен новый тип раздвигающегося окна для установки на крыше: нажатием кнопки стеклянная панель сдвигается вдоль стропил над другой, неподвижно зафиксированной панелью. Такая конструкция не мешает установке системы внешнего затенения.
Не зависит от дождя и плохой погоды и вентиляционная установка, в которой кондиционер вмонтирован на уровне свеса крыши или в прикрепленную к дому арматуру.
Габариты? Количество?
Вентиляционные отверстия могут быть разных размеров, но при этом необходимо выполнять основное правило: для вентиляции нужно оставлять 3–10% общей площади стеклянной поверхности. Хотя это можно и не воспринимать так категорично: наряду с направлением света и высотой зимнего сада приходится еще учитывать способ затенения, а также температуру приточного воздуха. Например, при внутреннем затенении для вентиляции также учитывается пространство между стеклом и шторой, для чего делаются дополнительные отверстия у свеса крыши.
Регулировка силы воздушного потока
Пользуясь механической вентиляцией, можно свободно, по своему желанию, регулировать интенсивность вытяжки. Например, вентилятор или щелочной аэратор, управляемые гигростатом или термостатом, с помощью вашей регулировки выводят отобранный воздух. Вследствие снижения давления воздуха в помещении в силу вступают пассивные механизмы тока последействия или приточный воздух автоматически устремляется внутрь через вентиляторы непрерывного действия. Если в помещении зимнего сада шириной менее 5 м есть вентиляция с движением воздуха между полом и крышей, а также смещенная по диагонали, то здесь можно устроить еще и продувную вентиляцию. Для этого приток и вытяжка воздуха на уровне свеса крыши устанавливаются друг против друга. Расход тока (20 В) может обеспечить солнечный элемент (12 Вт), который нужно установить снаружи в непосредственной близости от вентилятора – как правило, на крыше.
Совет
Определяющей геометрические размеры доводчиков (вентиляторов) является интенсивность воздухообмена, которая зависит от задаваемых предельных показателей влажности и температуры воздуха, а также от остекления и устройства зимнего сада. Решающую роль при этом играет эффективность затенения. Планируемая интенсивность воздухообмена в час:
- при внешнем затенении – 7–10-кратный обмен воздуха;
- при внутреннем затенении -15–30-кратный обмен воздуха.
Основные показатели закладываются в программу управления во время монтажа установки. Для определения реально необходимой интенсивности воздухообмена следует ориентироваться на соотношение температуры и влажности воздуха. В помещении желательна температура, превышающая температуру снаружи максимально на 5 oС.
Инвестиционные расходы и затраты на обслуживание для обеих систем примерно одинаковы. Для естественной вентиляции обычно используется приводной двигатель с дополнительными системами управления для термостата и гигростата, а также барометр.
Регулировка климата
В жаркие солнечные дни вы, безусловно, будете лучше себя чувствовать на открытой террасе в тени окружающей зелени, чем в озелененной комнате под прямыми лучами солнца. Одним словом, чтобы каждый человек чувствовал себя комфортно в любом месте – зимнем саду, учреждении, ресторане, торговом зале и т.д. – везде необходимо создать приятные климатические условия. При этом экстремальные внешние температуры требуют правильного сочетания вентиляции и затенения. Поэтому необходимо дополнительное кондиционирование воздуха, чтобы выровнять температурные "пики". Известно, что климатические установки функционируют по принципу холодильника, причем существуют и такие установки, которые зимой работают по обратному принципу – как отопительные приборы: чистый воздух снаружи через воздушно-тепловой насос с раздельными внутренним и внешним вентиляторами поступает для обогрева. В соответствии с положением о помещениях, используемых в производственных целях, должна осуществляться регулируемая подача свежего воздуха. Это достигается путем комбинирования кондиционеров с вентиляционной системой при обязательном наличии системы затенения.
При обустройстве зимнего сада возникает вопрос: на каком варианте затенения остановиться – естественном или техническом? Если вы любитель живой природы, то, наверняка, захотите, чтобы тень создавалась деревьями или кустарниками.
Затенение: солнца в меру!
Судить о том, насколько эффективно солнцезащитное устройство регулирует климат в помещении, можно по следующим показателям. Даже при 50-кратной интенсивности воздухообмена температура воздуха в зимнем саду летом может достигать 40 oС. А в обращенной на север застекленной пристройке, несмотря на сверхинтенсивный воздухообмен, термометр может иногда показывать 35 oС. Мы часто бываем свидетелями того, как стеклянная поверхность, оказываясь под прямыми лучами утреннего или вечернего солнца, сильно нагревается. Да и косвенное освещение не следует недооценивать. Случаются и другие ситуации, когда вы также не отказались бы от затенения: иногда в очень солнечные дни свет бывает таким ярким, что хотелось бы немного приглушить его. А при наступившей темноте, когда зажигается свет в помещении, вам хочется защититься от посторонних взглядов.
Однако подобное решение не всегда оказывается таким удачным, каким кажется на первый взгляд. Во-первых, "зеленая кулиса" не всегда бывает настолько плотной и высокой, чтобы постоянно закрывать все части стеклянной поверхности, несмотря на перемещение солнца (саженцы достигают приемлемой высоты примерно через 10–20 лет). Во-вторых, на лиственных деревьях с марта по апрель, когда солнце светит уже достаточно интенсивно, листочки еще совсем маленькие. Конечно, в качестве дополнения к техническим средствам затенения очень хороши особенно кусты, которые охлаждают воздух пред отверстиями приточной вентиляции и помогают создать в вашем зимнем саду приятную освежающую атмосферу.
Для отапливаемых зимних садов предлагаем использовать следующее: если как минимум половина фасада всего дома застеклена или в зимнем саду имеется климатическая установка, требуются солнцезащитные средства на основании конкретно рассчитанных показателей. Не распространяются эти предписания только на застекленные пристройки, обращенные на север, или на такие, у которых все прозрачные поверхности постоянно затенены в течение всего дня.
Теоретически этому требованию отвечает солнцезащитное остекление. Но оно будет лишать помещение желанного солнца и в более прохладные дни и времена года.
Эффективность затенения рассчитывается с помощью коэффициента z: чем меньше коэффициент (z = 1 – без солнцезащиты), тем выше эффективность затенения. Положение о теплозащите предписывает для подвижных солнцезащитных установок величина z-Wert = 0,5 или меньше. Рассчитать, как низка энергопроницаемость остекления вместе с солнцезащитой, можно по формуле: g сум = g x z.

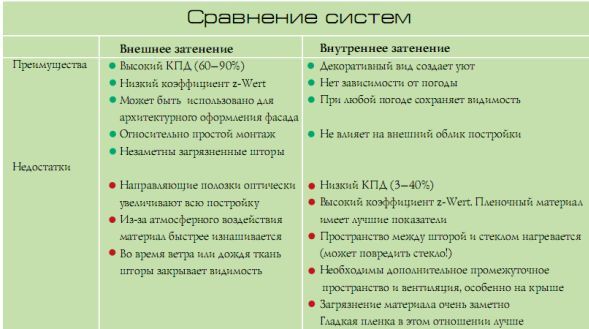

Исследования и опыт показали, что внешнее солнцезащитное приспособление эффективнее, чем установленное внутри помещения. В зависимости от цвета (светлый эффективнее, чем темный) при затенении снаружи внутрь помещения проникает только 5–40% солнечной энергии, в то время как при внутреннем затенении этот показатель увеличивается до 60–90%. Это говорит о том, что внешнее затенение "блокирует" большую часть солнечной энергии еще снаружи, так что в самой комнате меньшее количество солнечного излучения может быть преобразовано в тепло. Именно внешнее затенение ставит заслон прямым солнечным лучам (летом, когда солнце стоит высоко, его лучи практически вертикально падают на остекление скатных крыш), большая часть которых, не будучи отраженными, проникла бы сквозь стекло. Таким образом, летом преимущества солнечной защиты, установленной на крыше, наиболее очевидны. Зимой, при низком солнцестоянии, наоборот, солнечные лучи меньше всего отражаются от вертикального застекленного фасада, но интенсивность излучения не так велика, поэтому менее эффективное внутреннее затенение может быть полезнее. Ведь солнцезащитные шторы, размещенные внутри помещения, создают там более уютную атмосферу и защищают вас от посторонних глаз. В приведенной ниже таблице вы найдете и другие преимущества. Если по каким-либо причинам монтаж и обслуживание внешней системы оказываются слишком сложными или ветровая нагрузка слишком велика, то внутренняя солнцезащитная установка может стать единственной альтернативой. Взвесьте все сами – возможно, как и в вопросе с отоплением, комбинирование разных систем окажется для вас самым оптимальным решением.
Системы внешнего затенения

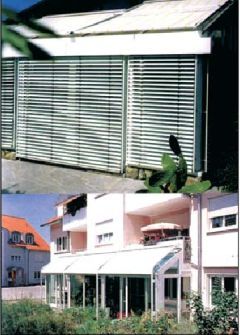

Какие системы можно использовать в зимнем саду? В зависимости от их типа установка систем затенения возможна и целесообразна или на фасаде дома, или на его крыше. Прочные свертывающиеся жалюзи наиболее применимы на вертикальных плоскостях, но существуют специальные модели, которые можно установить на скатной крыше. Однако, надежно защищая помещение от жары, такие системы частично лишают его света. Кроме того, их громоздкость может нарушить оптическую легкость всей застекленной конструкции.
Достаточно эффективны складывающиеся жалюзи, правда, в сложенном виде они убираются в довольно объемный ящик. К тому же, их установка на крыше стоит довольно дорого.
Выполненные из лакированного алюминия пластинки можно установить под разным углом, что позволяет одновременно создавать тень, не нарушая освещения в необходимом объеме, и сохранять возможность наружного обзора.
Сейчас рынок предлагает достаточно широкий ассортимент различных изделий из одного материала, но с разным дизайном.
Например, маркиза для террасы может быть выполнена из того же материала, что и затенение на стеклянной пристройке. Это, несомненно, украсит ваш зимний сад.
Обратите внимание: освещенность в зеленой комнате будет зависеть не только от дизайна вообще, но и от цвета и фактуры материала в частности.
Маркизы для фасада, у которых полотна движутся по боковым направляющим, предусмотрены для вертикальной плоскости, но могут использоваться и на крышах с наклоном больше 30°. Для более плоских крыш зимнего сада разработаны специальные маркизы с учетом определенного напряжения. Установки, имеющие изогнутую форму, могут затенять одновременно и крышу, и стену. Однако предпочтительнее раздельные системы, позволяющие затенять время от времени разные участки, в зависимости от вашего желания: хотите ли вы скрыться от любопытных взглядов или полюбоваться голубым небом.
Чтобы солнцезащитное средство не только реагировало на меняющуюся интенсивность солнечного излучения, но и защищало всю конструкцию от атмосферных явлений, наряду с электрическим двигателем с автоматическим управлением, контролирующим, как правило, только ветровую и солнечную обстановку, нужно установить еще контрольный прибор, реагирующий на дождь. Всеми представленными на рынке солнцезащитными средствами можно управлять вручную.
Системы внутреннего затенения
Для внутреннего затенения отлично подходят "воздушные" шторы с разными размерами. Чтобы затенить большую площадь, нужно использовать комбинацию из нескольких установок.
Одним словом, создав единую установку с приводным двигателем, вы получите комфортную обслуживающую систему. Автоматическое управление для показателей температуры, времени и интенсивности освещения не только повышает комфортность помещения, но и защищает растения от слишком жаркого солнца.

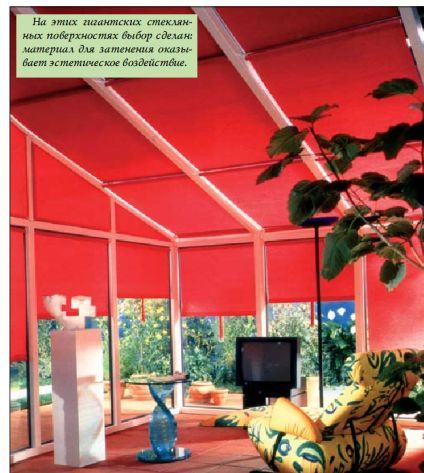

Широко известные свертывающиеся жалюзи, сделанные из гладкого полотна, используются с разными системами приводных механизмов и легко монтируются. Для цветового оформления подойдет полупрозрачный материал с большими возможностями создания неповторимого дизайна помещения. С одной стороны, полотна с алюминиевым напылением на внешней стороне или пленки с сильным отражением повышают эффективность, а с другой – их нельзя стирать. Особенный уют придаст штора в складку: благодаря тонкому материалу (прозрачному, полупрозрачному, непрозрачному), ниспадающему нежными складками, штора будет эффектно выглядеть на фоне стеклянной стены. К тому же, в собранном состоянии она достаточно компактна.
Такие шторы-плиссе можно подобрать, например, к стеклянным рамам разной формы: треугольным или в виде трапеции.
Есть еще один тип жалюзи: из регулируемых пластинок. Традиционные жалюзи – с горизонтальными пластинками из цветного или лакированного алюминия регулируют интенсивность света (солнца). Узкие пластинки намного изящнее, чем широкие. Особенно впечатляющие световые эффекты достигаются с помощью вертикальных жалюзи. Вертикальные пластинки из ткани, пленки или алюминия, закрепленные на каретках, двигаются по верхнему полозку, разворачиваются и складываются в любую сторону. Они могут применяться и на скатах крыш.
Между стеклянными панелями
Эти жалюзи применяются для особых случаев и размещаются в промежуточном пространстве многослойного стекла. Поэтому решение о приобретении такой системы затенения нужно принимать своевременно.
Закрытые со всех сторон жалюзи сохраняют чистоту, не нуждаются в уходе, для них не нужно пространства ни перед стеклами, ни за ними.
По эффективности данные системы, несомненно, заслуживают не меньшего внимания, чем системы внешнего и внутреннего затенения. Ночью или зимой они могут, до известной степени, улучшить величину К стекла. Пространство между стекольными дисками и, соответственно, толщина всего стекла должны быть примерно на одну треть больше, чем на обычных функциональных стеклах, поэтому профильная система должна соответствовать большей толщине стекла.
Будучи теплоизоляционным стеклом с воздушным наполнителем, данная система наполнения достигает показателя величины К до 1,3 теплоты/m2К; более эффективное наполнение инертным газом здесь невозможно. В такой системе сохраняются и иные функции стекла, например звукоизолирующая. Пленки и пластинки того и другого вида жалюзи приводятся в движение с помощью электрического мотора и регулируются. Могут быть подключены разные системы управления, например комнатный термостат или солнечное контрольное реле.
Жалюзи из обработанных печным лаком алюминиевых пластинок, которые могут использовать только на вертикальных плоскостях, имеют богатый цветовой выбор. В зависимости от места их расположения можно создать полную защиту от солнца и закрыть обзор или добиться целенаправленного отражения света внутри помещения.
|
