Светопрозрачные перегородки относятся к группе витражных конструкций по конструктивной схеме и характеру воспринимаемых нагрузок Такие перегородки могут устанавливаться в любом помещении, где по замыслу архитектора необходимо сохранить единый объем, воспринимаемый зрительно, при этом функционально разделенный на две или более части.
В настоящее время на российском рынке в основном нашли применение наиболее простые решения, связанные с установкой светопрозрачных перегородок в небольших помещениях административных зданий, за счет чего они получили название «офисных перегородок».

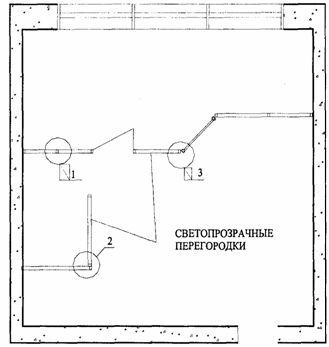

Пример установки светопрозрачных перегородок в помещении. План
Вместе с тем, возможности современных оконных систем, выполняющих в таких перегородках функции несущих элементов, позволяют получить самые разнообразные решения как по статике, так и по архитектурно-композиционным возможностям. Светопрозрачные перегородки на основе современных оконных систем позволяют разделять помещения больших объемов, в них могут быть установлены прозрачные материалы, альтернативные стеклу (поликарбонат, оргстекло, прозрачный ПВХ и т.п.), а также различные белые и цветные пластики и сэндвич-панели.
Принципиальное отличие «офисных перегородок» от всех других видов остекления заключается в том, что они являются внутренними ограждающими конструкциями. К ним не предъявляются требования по теплозащите, воздухонепроницаемости и устойчивости к атмосферным воздействиям. Для них не нормируется коэффициент светопропускания τ , а требования к светопрозрачности как таковой полностью определяются дизайнерскими решениями интерьера и противопожарными нормами.*
* Согласно нормам проектирования для различных зданий и сооружений, все пути эвакуации должны быть освещены естественным светом. К таким помещениям можно отнести, например, протяженный коридор административного здания, по обе стороны которого расположены рабочие помещения.
Вместе с тем, в зависимости от функционального назначения, для светопрозрачных перегородок может быть сформулирована группа специальных требований, принципиально характерная для перегородок, как тонкостенных конструкций, в целом.
Все эти требования могут быть перечислены в виде следующих основных положений:
- статическая устойчивость и отсутствие избыточных прогибов из плоскости;
- устойчивость к динамическим нагрузкам, возникающим при открывании и закрывании дверей, установленных в перегородке, а также к различным вибровоздействиям (при наличии таковых);
- стабильность качества поверхностей, устойчивость к запылению, а также к различным химическим воздействиям (при установке перегородок в помещениях с агрессивной средой);
- звукоизоляция, необходимая для работы в данном конкретном помещении;
- огнестойкость и ударопрочность.
По схеме восприятия нагрузок и технологии возведения перегородки на основании профильных систем можно подразделить на две основные группы.
1. Перегородки блочного типа, собираемые при помощи соединительных профилей и усилителей из отдельных сварных ПВХ-рамных модулей.
2. Перегородки, представляющие собой аналог фасадных конструкций, собираемых на основании профилей импостов и усилителей, или на основании профилей фасадной системы (система офисных перегородок Rehau S 701). При этом все элементы крепятся между собой при помощи механических соединителей. Перегородки, выстраиваемые по типу фасадных конструкций, более изящны. Они гораздо более устойчивы по отношению к динамическим нагрузкам. При необходимости могут быть легко переделаны на месте строителями без дополнительного заказа конструкций в цеху. Вместе с тем, их монтаж более трудоемок по сравнению с блочными. Исключение составляет лишь случай стесненного пространства, когда предварительно изготовленные рамы сложно доставить к месту установки.
На рисунках приведены варианты решения конструктивных деталей перегородок различного типа. Следует отметить, что те же принципы могут быть применены при застеклении балконов и лоджий, а также небольших фасадов при условии решения вопросов, связанных с промерзанием и температурными деформациями.

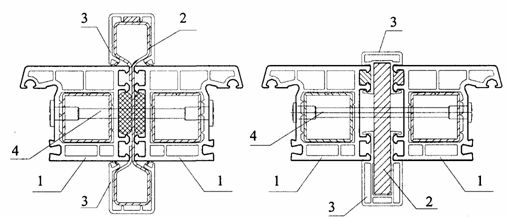

Конструктивные решения светопрозрачных перегородок блочного типа.
1- профиль рамы с армированием,
2 – соединительные усиливающие профили,
3 – крышки соединителей,
4 – стягивающий болт.

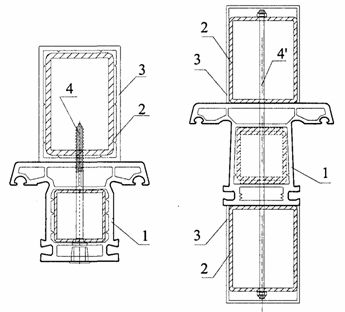

Конструктивные решения светопрозрачных перегородок на основании импостов и усилителей.
а) с односторонним усилением
б) с двухсторонним усилением: 1 – профиль импоста с армированием, 2 – усиливающие профили, 3 – крышки усилителей, 4 – саморез, 4` - стягивающий болт.

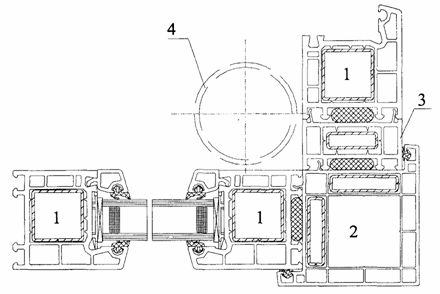

Конструктивные решения светопрозрачных перегородок блочного типа.
1 - профиль рамы с армированием,
2 - поворотный профиль - 90°,
3- доборный удлинительный профиль,
4 - дополнительная несущая стойка для перегородок большой площади

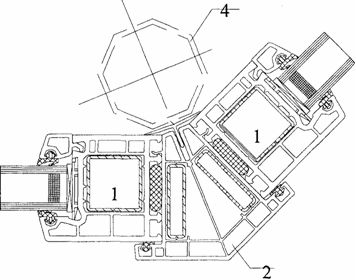

Конструктивные решения светопрозрачных перегородок блочного типа.
1 - профиль рамы с армированием,
2 - поворотный профиль - 120°, 135° или 150°,
4 - дополнительная несущая стойка для перегородок большой площади
