В последнее время все чаще возникает необходимость создания законченных конструкций из стали и стекла, где структура металла и узлы крепления являются элементами дизайна. Сегодня наметилась тенденция к сокращению объема непрозрачных элементов в несущих и ограждающих конструкциях, а изящество и прозрачность здания являются свидетельством прогрессивности взглядов заказчика и авторов сооружения, отражением демократических идей и всеобщей открытости. Все это в совершенстве реализуется в планарном остеклении, позволяющем отказаться от элементов, ограничивающих обзор и затрудняющих инсоляцию помещений, а также насытить плоскость фасада ритмом изящных деталей.
Планарное остекление было разработано относительно недавно и стало одной из самых совершенных и передовых фасадных идей, неотделимых от архитектурного стиля HITECH. Это направление, родившееся в Англии с первыми постройками архитекторов Лондонской школы Ричарда Роджерса, Нормана Фостера и Ренцо Пиано, эстетизировало фасадную конструкцию как произведение строительного искусства и по сей день остается наиболее перспективным. Сегодня существуют следующие традиционные технологии фасадного остекления:
1. Ригельно-стоечная фасадная система, состоящая из несущих ветровую и весовую нагрузку вертикальных стоек и связующих горизонтальных ригелей, через решетку переплетов которых просматриваются светопрозрачные элементы.
2. Полуструктурная фасадная система, представляющая собой традиционную ригельно-стоечную фасадную конструкцию, у которой вместо прижимных планок используются штапики, удерживающие светопрозрачные элементы остекления. Как правило, алюминиевые профили полуструктурного остекления не могут быть использованы в качестве несущих элементов для больших ограждающих конструкций без наличия стального опорного каркаса.
3. Структурная фасадная система позволяет создавать цельностеклянные здания без наличия видимых переплетов. Однако здесь недостатком является высокая степень риска обрушения светопрозрачных компонентов – стекла или стеклопакетов, поскольку крепление последних осуществляется только с помощью клея-герметика. Подобно полуструктурному фасадному остеклению, структурное фасадное остекление требует наличия стального опорного каркаса.
4. Cпайдерная фасадная система – технический прорыв в строительстве “хрустальных дворцов”. Понятие “спайдер” происходит от английского Spyder – паук – и отражает паукообразную форму консольного элемента крепления. Остекление на спайдерах реализуется точечным опиранием стекла на круглую головку через силиконовые прокладки. Сами спайдеры устанавливаются на одном из видов опорной конструкции: либо к несущей металлоконструкции, либо к стеклянному ребру, либо к системе пространственных растяжек.
Эта технология требует сверления стекла, что придает конструкции большую визуальную эффектность.
В любой из вышеперечисленных систем фасадного остекления неизменно присутствует главный элемент – стеклопакет. Он, прежде всего, должен пропускать свет и быть при этом тепловым ограждением. Все элементы стеклопакета являются предметом разработок и инноваций с целью снижения теплопотерь. Солнечное и тепловое излучение традиционно снижается покрытиями стекла или отражающей пленкой между стеклянными поверхностями. На термическое сопротивление самого стекла в пакете существенно повлиять нельзя, но общая теплопроводность стеклопакета в большой степени зависит от конструкции и материалов, выбранных для крепления дистанционной рамки и его герметизации. Технология горячей кромки (WET, Warm Edge Technology) — ныне весьма модное словосочетание. Теплоперенос путем конвекции между листами стекла может быть существенно снижен при заполнении стеклопакета инертным газом – аргоном или криптоном. Следует отметить, что в большей степени эксплуатационные характеристики стеклопакета непосредственно зависят от технологии получения герметизирующей клеевой дистанции (ГКД). Одним из решающих факторов для выбора типа ГКД является возможность газонаполнения стеклопакета и длительный срок гарантированной сохранности в нем газа.
Специалистами концерна “Сакура” разработана новая уникальная система изготовления стеклопакетов на основе светопрозрачной ГКД с “теплым краем” на базе составного полимера со специальными добавками, повышающими адгезионные и прочностные свойства изделия. Данная ГКД устойчива к следующим воздействиям окружающей среды:
- солнечному свету (ультрафиолетовому и инфракрасному облучению);
- кислороду и озону;
- воде и водяным парам;
- циклическим знакопеременным нагрузкам (расширение/сжатие/изгиб);
- температурным перепадам; агрессивным аэрозолям и осадкам (например, кислотным дождям);
- макро и микробиологическому воздействию (насекомым или грибкам).
Кроме того, данная ГКД обеспечивает:
• полную светопрозрачность краевых зон стеклопакета;
• повышенную собственную жесткость и значительное увеличение общей прочности стеклопакета;
• высокую адгезию к стеклу;
• длительный срок гарантированной сохранности инертного газа в стеклопакете.
Использование такой ГКД позволило разработать принципиально новый стеклопакетстеклоблок, отличительными чертами которого являются:
• полная герметичность;
• повышенная звукоизоляция (индекс звукоизоляции не ниже 40 дБ);
• высокое сопротивление теплопередаче (коэффициент сопротивления теплопередаче не ниже 0,6 м2 оС/Вт);
• полная прозрачность;
• «теплый край»;
• возможность изготовления стеклопакетов больших габаритов (до 7 м2).
Рис 2. Принциальная схема подвесной фасадной системы

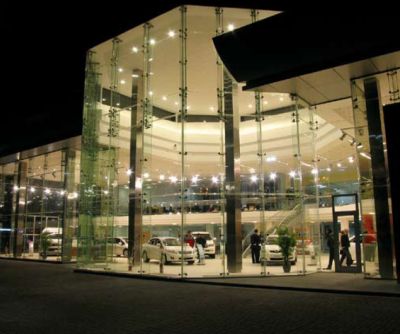

Такие уникальные свойства стеклопакета-стеклоблока позволили разработать принципиально новые системы планарного остекления:
• Ригельная фасадная система, предполагающая применение оцинкованных стальных кронштейнов в качестве несущих элементов при наличии межэтажных перекрытий с высотой этажей до 4,5 м с использованием стеклоблоков со светопрозрачной дистанцией, что позволяет сохранить те же весовые и ценовые характеристики, что и у ригельностоечного фасада. Однако внешний вид ригельной системы производит впечатление абсолютно прозрачной. Количество этажей и высота здания принципиального значения не имеют.
• Импостная фасадная система подобна ригельной, однако с одним лишь отличием: монтаж стеклопакетов проводится изнутри здания.

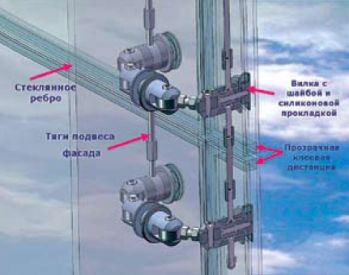

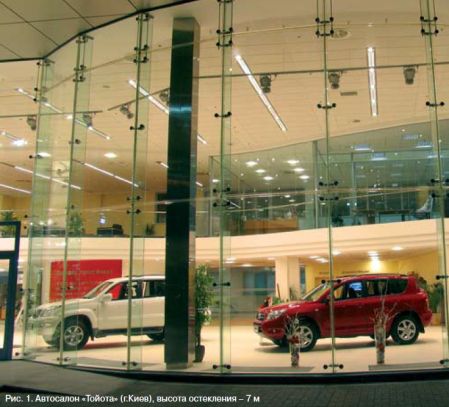

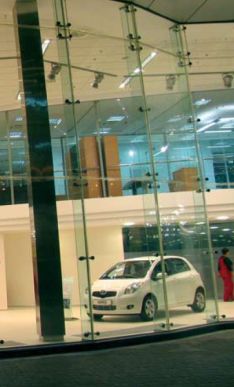

• Подвесная фасадная система высотой до 7 м с использованием специальных стеклопакетов со светопрозрачной ГКД отличается тем, что последние подвешиваются к верхнему перекрытию проема посредством стержневых тяг. К вклеенным в стеклопакет втулкам, через шайбы с пластиковыми прокладками, винтами крепятся вилки, которые через систему маятников и резьбовых стержней с гайками передают усилия от ветровой нагрузки на вилку, соединенную винтом со стеклянным триплексованным ребром жесткости через шайбы с прокладками.
• Подвесная фасадная система высотой от 7 до 14 м подобна подвесной фасадной системе высотой до 7 м, но с одним лишь отличием: триплексованное стеклянное ребро жесткости, воспринимающее ветровое давление, является составным.

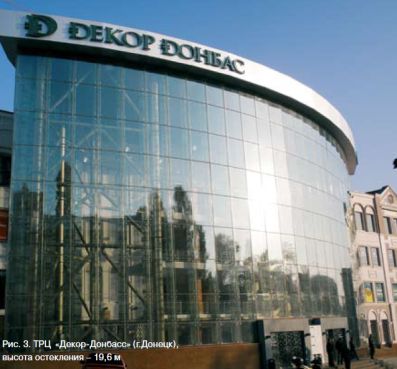

• Подвесная фасадная система высотой от 14 до 25 м характерна конструкцией из 4х составных закаленных ребер жесткости на один вертикальный ряд подвешенных стеклопакетов.
• Опорная фасадная система высотой до 15 м, в отличие от предыдущих, предполагает наличие стального опорного столба, несущего вес стеклопакетов, прикрепленных к нему посредством стальных кронштейнов. А нагрузка от ветрового давления парируется составным многослойным (триплекс) стеклянным ребром, расположенным за опорным столбом.
Исходя из вышесказанного, есть все основания говорить о том, что, благодаря разработкам концерна «Сакура», в системах фасадных ограждающих конструкций наметились перспективные направления. И их использование позволит с уверенностью смотреть в «прозрачное» будущее энергосберегающих конструкций для высотного строительства с использованием планарного и ригельного остекления.
И.В. Щедрин, директор по развитию
концерна «Сакура»
Фасадные системы: прозрачное будущее уже сегодня!.
