Греческая компания ЕТЕМ S.A. входит в состав крупнейшего на Балканском полуострове металлургического холдинга VIOHALCO. Руководствуясь запросами времени, ЕТЕМ постоянно предоставляет на мировой рынок креативные инновационные разработки в области комплексных фасадных решений, пользующиеся большим спросом. Среди последних разработок ЕТЕМ S.A.– новая система элементного фасада Е-90, кронштейны навесных вентилируемых фасадов, новинки в системе солнцезащитных жалюзи Е-66 AVRA, новая “теплая” раздвижная система Е-52 CALYPSО, моногамный алюминиевый лист ELVAL ENF®.



Одним из главных событий этого года в компании стал вывод на рынок системы элементного фасада ЕТЕМ Е-90. Презентация системы состоялась в феврале на выставке "WDP Balkan 2009" в г. София (Болгария). Данная система позволяет значительно сократить сроки производства работ при монтаже светопрозрачных фасадов. Конструкции монтируются отдельными блоками (элементами), сборка которых осуществляется в заводских условиях. Готовые изделия с установленными светопрозрачными и непрозрачными заполнениями доставляются на объект. Подъем элементов осуществляется с помощью грузоподъемных механизмов, монтаж конструкций производится изнутри здания. Крепление таких элементов к несущим строительным конструкциям осуществляется с помощью специальных металлических консолей.

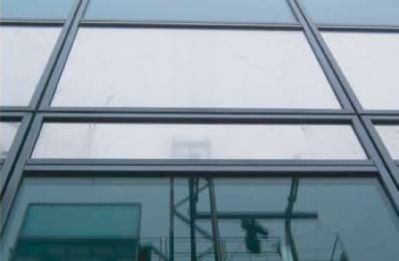

Системы такого рода получили особое распространение при остеклении высотных зданий, т.к. именно элементный фасад позволяет отказаться от использования строительных лесов и люлек при монтаже, а также сократить время производства работ на объекте, что весьма существенно при остеклении больших площадей.

Основные характеристики системы Е-90:
– размеры готовых модулей – до 1500x3600 мм;
– толщина заполнения – 23–40 мм;
– ширина декоративных крышек – 35 мм;
– ширина монтажного шва – 20 мм.



Кроме того, система Е-90 совместима с существующими профильными системами ЕТЕМ. Допустимый угол поворота отдельных элементов относительно плоскости остекления без использования дополнительных профилей составляет 4º.

В системе Е-90 предусмотрена трехуровневая гидроизоляция с помощью специальных EPDM уплотнителей.

Особо следует отметить, что система элементного фасада является непрерывно развивающейся, т.е. в зависимости от требований и особенностей конкретных объектов строительства, несмотря на существующую номенклатуру профилей и комплектующих, возможна разработка нетиповых решений. Индивидуально для каждого проекта выполняются и прочностные расчеты проектируемых конструкций.

Специалисты технического отдела нашей компании всегда готовы предоставить более детальную информацию по данному продукту, а также ознакомить всех желающих с оборудованием, необходимым для эффективной реализации проектов с использованием системы элементного остекления.

Новая “теплая” раздвижная система от ЕТЕМ – Е52 CALYPSO

Весной 2009 года была завершена разработка новой “теплой” раздвижной системы ЕТЕМ, получившей название Е-52 CALYPSO. Данная серия относится к поколению раздвижных систем Е-19 и Е-22 и призвана заменить устаревшую серию Е-3000 CASSIOPEA.



В системе Е-52 использован целый ряд инновационных решений, позволивших достичь больших допустимых размеров створок, многообразия видов конструкций (количество створок, типы заполнения), а также высокого уровня защиты от влияния атмосферных воздействий. Однако основной изюминкой серии стала ее повышенная эксплуатационная надежность и прочность.



Основные геометрические характеристики Е-52 CALYPSO:
– ширина термомоста – 24 мм в профиле рамы и 34 мм в сворке;
– двух и трехрельсовые направляющие со строительной глубиной 83,4–140,9 мм;
– видимая ширина створок – 75–100 мм;
– заполнения толщиной 20–26 мм;
– максимальные размеры створки – 2600 (ширина) x 2700 мм (высота).

Основные преимущества системы Е-52:

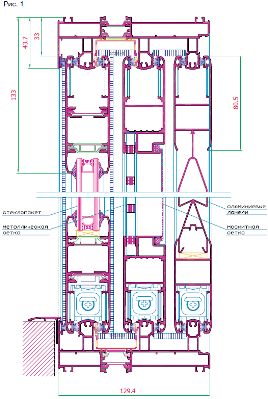

– большая гамма профилей (система насчитывает 49 профилей), позволяющих выполнять сборку различных конструкций. В качестве заполнений, помимо стеклопакетов, могут быть использованы москитные сетки, ставни (ламели), а также защитные металлические сетки (рис. 1);
– специально разработанная геометрия направляющих профилей позволяет увеличить площадь их соприкосновения со щеточными уплотнителями, что улучшает защитные свойства готовых конструкций, а также значительно уменьшает износ щеток при их эксплуатации;

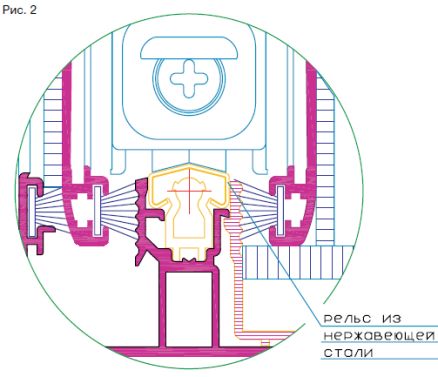

– в системе предусмотрен вариант применения запатентованного рельса из нержавеющей стали (рис. 2), за счет использования которого;
– уменьшается износ роликового механизма;
– снижается уровень шума при движении створки;
– исключается вероятность прогибов рельса под нагрузкой;
– специальная конфигурация направляющих профилей позволяет им выдерживать значительные (до 200 кг) сосредоточенные нагрузки;
– увеличена водоотводящая способность дренажных каналов;
– в системе применяются специальные роликовые механизмы;
– с гарантированным ресурсом 25 000 циклов открывания / закрывания;
– с диаметром роликов 27 мм;
– ролики выполнены из высокопрочного пластика с 40%-ным содержанием стекловолокна, кроме того, предлагается дополнительная опция – ролики из нержавеющей стали;
– допустимая нагрузка – 25 и 50 кг для пластиковых и нержавеющих роликов соответственно;

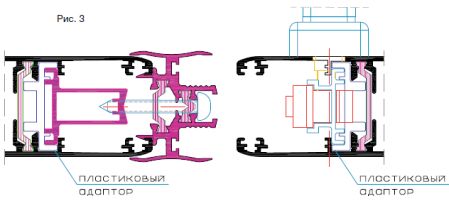

– пластиковый адаптер (рис. 3), обеспечивающий унификацию элементов систем Е-52, Е-19 и Е-22.



При разработке системы Е-52 особое внимание уделялось надежности и прочности всех соединений. В связи с этим в системе реализован механизм передачи основных нагрузок непосредственно на алюминиевые и стальные части конструкции.



Система имеет сравнительно невысокое для раздвижной серии значение теплопередачи профилей (Uf < 4,1 Вт/м² K), что обеспечивает хорошие теплоизолирующие свойства конструкции в целом.

В системе Е-52 использованы только высококачественные EPDM уплотнители и угловые соединения из долговечных материалов. Для комплектации раздвижных конструкций предусмотрена возможность использования фурнитуры и замков, выпускаемых как под брендом ЕТЕМ, так и от других ведущих производителей.



Новинки в системе солнцезащитных жалюзи Е-66 AVRA

Руководствуясь потребностями рынка, отделом R&D компании ЕТЕМ были разработаны новые решения для системы солнцезащитных внешних жалюзи Е-66 AVRA. Данная разработка – еще один шаг нашей компании в области комплексных фасадных решений.

За годы своего существования система Е-66 получила заслуженное признание архитекторов и фирм-партнеров компании ЕТЕМ. Такие системы особенно актуальны для южных регионов, а также для зданий, светопрозрачные фасады которых не защищены от прямых солнечных лучей, создающих определенный дискомфорт в помещениях.

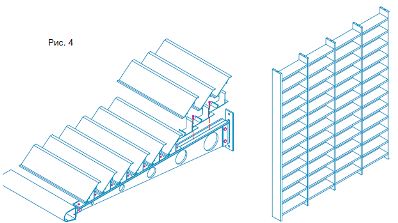

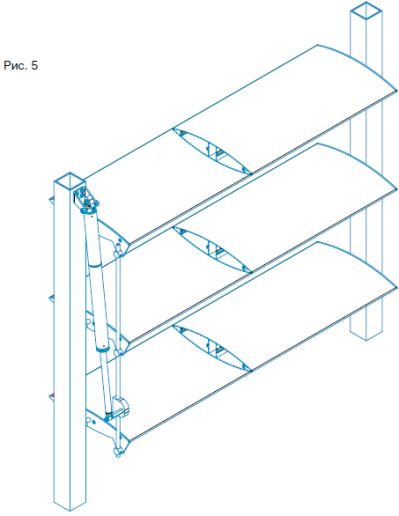

Система Е-66 AVRA позволяет собирать солнцезащитные секции, расположенные горизонтально и вертикально (рис. 4) и состоящие из закругленных или прямоугольных ламелей. Возможна сборка козырьков, а также козырьков с гнутыми ламелями. Ламели могут располагаться под произвольным углом к линии горизонта, быть стационарно зафиксированными, иметь механическое либо электрическое управление (рис. 5). Светочувствительные сенсоры позволяют автоматизировать процесс управления, изменяя угол наклона ламелей в зависимости от угла падения солнечных лучей.

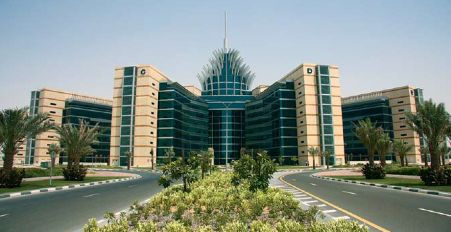

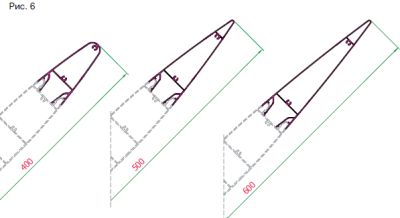

Весной 2009 года система Е-66 была дополнена рядом составных элементов, которые при сборке позволяют получить солнцезащитные ламели (рис. 6) общей шириной до 600 мм! Применение сборных стоек обеспечивает строительную глубину до 380 мм.

В систему добавлены новые варианты интеграции солнцезащитных элементов в светопрозрачные фасады серии Е-85 TITAN. Сегодня система Е-66 насчитывает 35 алюминиевых профилей и постоянно пополняется новыми конструктивными решениями.

Ввиду большого веса конструкций, выполненных в системе Е66, и действующих на них значительных нагрузок просим при расчете заказов ВСЕГДА согласовывать узлы крепления с инженерами компании ЕТЕМ. Кроме того, обязательно использование крепежа из нержавеющей стали!

Кронштейны навесных вентилируемых фасадов ЕТЕМ

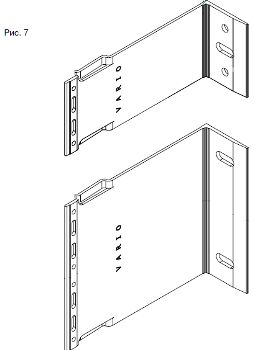

Одним из конструктивных элементов подсистем навесных вентилируемых фасадов ЕТЕМ являются пружинные кронштейны VARIO. В настоящее время их размерный ряд насчитывает девять типов по длине (от 40 до 210 мм). Кронштейны выполнены в двух модификациях: высотой 90 мм (рядовой) – с одним отверстием для крепления к несущим строительным конструкциям, и двойного крепления – высотой 160 мм (см. рис. 7).



При использовании всех существующих типоразмеров кронштейнов расстояние от поверхности стены до плоскости наружной облицовки (на рис. 8 приведено на примере навески алюминиевых композитных панелей с помощью подвижной салазки со штифтом) варьируется в диапазоне 120–330 мм. Таким образом, максимальная толщина используемого утеплителя может достигать 190 мм.

Моногамный алюминиевый лист ELVAL ENF®

Наряду с алюминиевыми композитными панелями Etalbond®, Etalbond® light и Etalbond® FR собственного производства, компания “ЕТЕМ СИСТЕМЗ” предлагает дополнительно использовать моногамный алюминиевый лист ELVAL ENF®. Лист толщиной 2 мм из сплава 5754 Н42 имеет следующие физико-механические характеристики:– временное сопротивление при растяжении – 241,2 Н/мм2;
– предел текучести – 176,2 Н/мм2;
– относительное удлинение – 12,8%.

Данный алюминиевый лист имеет трехслойное PVDF (поливинил-денфторидное) покрытие, обладающее повышенной стойкостью к неблагоприятным погодным условиям, загрязнениям окружающей среды и ультрафиолетовому излучению, а также обеспечивающее защиту от коррозии. Кроме того, возможны поставки алюминиевых листов без лакокрасочного покрытия или с покрытием из полиэстера. Для минимизации получаемых при крое отходов возможна поставка алюминиевых листов ELVAL ENF® со специальными размерами по длине и ширине.

Алюминиевый лист получил санитарно-гигиеническое заключение МОЗ Украины о соответствии установленным медицинским критериям безопасности. По результатам лабораторных испытаний он принадлежит к материалам с низкой горючестью, что соответствует группе горючести Г1, согласно ДБН В.1.1-7-2002 “Пожежна безпека об’єктів будівництва".
