Технологии строительных покрытий «Лилли Системе»

Технологии строительных покрытий «Лилли Системе»

Компания «Лилли Системе» была основана в 2008 году семьей инженеров Лилли — ее главой Дориано и сыновьями Лоренцо и Леонардо. Основная деятельность компании — поиск и разработка технологий для строительных покрытий.

Инженер Дориано Лилли, акционер администратор компании «Лилли Серраменти», основанной в 1987 году, благодаря более чем двадцатилетнему опыту работы в области строительных покрытий, разработал и защитил множество международных патентов.

«Лилли Системе» имеет собственную техническую и проектную лабораторию, оказывающую помощь многим национальным и международным дизайнерским бюро еще на начальных стадиях разработки ими проектов. При этом компания всегда стремится предложить оригинальные конструкторские решения, зачастую реализуя компоненты, соответствующие дизайну разработчиков. Кроме консультаций, фирма предоставляет инженерные услуги по реализации высокотехнологических покрытий в комплексных архитектурных сооружениях.



Для производства своих компонентов фирма использует инновационное оборудование, в том числе автоматические линии для резки и обработки деталей из алюминия и нержавеющей стали. На всех стадиях работы — от создания проекта и до производства — "Лилли Системе" применяет наиболее совершенные системы качества.

Система S.J.S. — система сферических зажимов

Запатентованная система S.J.S. («ЭсДжиЭс») предназначена для изготовления навесных фасадов с точечным креплением без сверления стекла. Точечное крепление осуществляется в результате соединения двух сферических капсул, которые вместе с заполнителем (толщиной стекла) формируют сферу. Данная сфера, зафиксированная между несущим кронштейном и наружным прижимом, позволяет стеклянным пластинам изгибаться, предотвращая, таким образом, их разрушение вопреки внешним нагрузкам.

Благодаря опорным кронштейнам трех разновидностей — одно-, двух- и четырехсторонним — монтаж как одиночных стекол, так и многокамерных стеклопакетов производится с одинаковой легкостью, демонстрируя тем самым свои технические и экономические преимущества.


Система A.S.P.

Запатентованная система A.S.P. («ЭйЭсПи»), состоит из экструдированного алюминиевого профиля и направляющей опоры, позволяющих создавать структуры навесных фасадов с углами -90—+90°. Опоры размещены в полостях передней части профиля и закреплены с помощью механического расширителя.60

Данный профиль также имеет пазы для винтов Halfen с целью его крепления к несущим структурам зданий.

Несущая структура может изготавливаться из различных материалов, например из дерева (слева) или стекла (стойка, см справа).

изготовления структур с максимальной прозрачностью (за счет уменьшения количества видимых передних профилей). Благодаря оптимизации противодействующих сил удалось получить профиль, используемый для структур с высотой до 6 м без промежуточных опор.

В данную серию входят перекладина из алюминия, профиль с прокладками для выполнения «хрустальных» дверей, а также линия дополнительных деталей, сочетающихся с системами S.J.S. и A.S.P. для реализации многочисленных архитектурных решений.

Линия «Эволюция» S.J.S. была создана с целью изготовления смешанных строительных фасадов типа «заполнение-оболочка» при помощи альтернативных систем, отличных от классических структурных фасадов, которые все меньше вписываются в рамки энергосберегающих норм.

Развитие ранее запатентованной системы S.J.S. способствовало производству профилей и деталей для изготовления навесных системных фасадов, а также высокоэффективных и конкурентоспособных вентилируемых фасадов. Они просты в монтаже и по своим характеристикам соответствуют стеклу, применяемому в конструкциях данного типа.

Система H.I.P. — высокоинерционный профиль

Запатентованный тип профиля H.I.P. («ЭйчАйПи») был получен из алюминия путем экструзии и создан для

Особой характеристикой данной системы является использование наружной рамы для открывающейся створки, которая перемещает нагрузку на структуру витража, не перегружая прилегающие стеклянные пласты.
61

Воздухо- и влагонепроницаемость системы обеспечивает внешняя резиновая прокладка на краях стеклопакета. Существуют два типа створок: холодной и термической резки. С помощью автоматизации створки регулируются во все стороны и могут использоваться для навесных фасадов. Многофункциональная система витражного остекления LILLI SYSTEMS позволяет создавать безупречные по своим техническим и архитектурным возможностям светопрозрачные фасады самых разнообразных форм.




Отдавая предпочтение системам S.J.S., вы делаете ставку на системную компетентность и инновационные разработки непревзойденного качества, великолепный дизайн с традиционно новаторским подходом и высоким уровнем инженерной мысли.
Благодаря новейшим технологиям, использующимся при разработке и производстве продукции, достигается идеальное сочетание свойств материала и его функционального назначения в составе конструкции.

Система предусматривает различное расположение элементов открывания и глухих полей, а также любое распределение их в горизонтальной и вертикальной проекции. Дополнительные возможности системы — это наличие элементов, предназначенных для комбинирования с узкими несущими конструкциями из стали, дерева и стекла.

Разнообразие предлагаемых вариантов конструкций гарантирует высокий уровень решения архитектурных задач и удовлетворение различных требований к отделке здания.
Все материалы и комплектующие подвергаются испытаниям и сертификации, что является гарантией надежности и долговечности конструкции.

Технологичная фасадная система остекления с использованием стоек и опорных элементов (спайдеров) из высокопрочного экструдированного алюминия и нержавеющего крепежа позволяет реализовать технически сложные архитектурные проекты, являясь при этом образцом прозрачности и изящества.

Конструктивные решения в данной серии дают возможность фиксировать опорные элементы на любой необходимой высоте. Фиксация происходит за счет распорной конструкции узлового элемента на уровне фальца стеклопакета.

Стойки A.S.P. обладают высокими инерционными характеристиками, что позволяет устанавливать их без поперечного крепления на высоту до 5 м. Узел крепления A.S.P. предусматривает возможность изменения угла перелома витражей в широком диапазоне как в горизонталь-ной, так и в вертикальной плоскости.

Отличительной особенностью систем S.J.S. является новаторское решение узла крепления заполнения. Данное решение исключает необходимость механического сверления стекла, тем самым значительно снижая себестоимость изделия.

Разнообразные варианты наружных элементов и декоративных накладок позволяют свободно экспериментировать — четырехсторонние накладки могут использоваться для акцентирования внешнего вида, а плоские придают конструкции особое изящество.

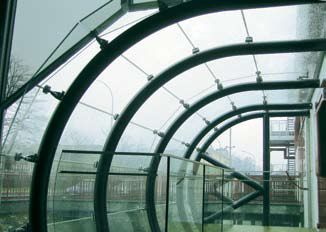

Для светопрозрачных крыш с разнообразными по форме и размерам узкими стальными несущими подконструкциями система S.J.S.-A.S.P. предлагает элегантное, высокоэстетичное решение.

Конструкция обладает широким разнообразием структурных форм и может сочетаться с поворотными элементами, встроенными в плоскость фасада. Система S.J.S.+H.I.P. представляет собой подсистему самонесущего усиленного каркаса S.J.S. с использованием мощных стоек из экструдированного алюминия. Момент инерции — Jx=938,51 см4 (применение до 7 м без поперечного крепления). Это идеальное решение для амбициозных строительных объектов. Система позволяет реализовывать наклонные и вертикальные светопрозрачные конструкции сложных форм с большими поперечными и продольными нагрузками.

Инженерные решения дают возможность- проектировать- конструкции с большим диапазоном перелома плоскостей за счет использования всего спектра поворотных элементов и узлов как в горизонтальной, так и в вертикальной проекции.

Технологические узлы и элементы открывают возможность- сборки и монтажа конструкций, а также отдельных их частей непосредственно на строительном объекте.

Система вантовых конструкций S.J.S. из нержавеющей стали предназначена для использования внутри помещений, являясь образцом ярких дизайнерских решений в стиле "хай-тек"

Отсутствие ярко выраженных вертикальных и горизонтальных несущих элементов выделяет данную систему в отдельное архитектурное направление. Несущий каркас из нержавеющих крепежных элементов и вантов придает зданиям неповторимый облик. Особенностью данной системы является ее совместимость со стандартными стоечно-ригельными системами. Кроме того, она гораздо экономичнее (от 30%), проще в монтаже и обладает более широким диапазоном регулировок, по сравнению со спайдерной системой.

Тел. моб. 050-440-97-97 E-mail: lillisystems@mail.ru www.lillisystems.com
