GEZE MSW - ручная система раздвижных стен

GEZE MSW - ручная система раздвижных стен

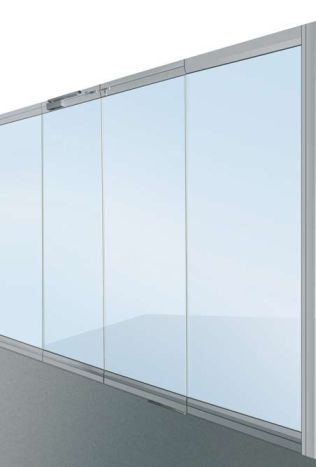

Благодаря своей многогранности и гибкости, ручная система раздвижных стен GEZE MSW с подвижными стеклянными элементами является идеальным решением для многих строительных задач: в качестве подвижной разделительной стенки в учебных центрах и конференц-залах, в качестве пространственного отделителя зон обслуживания в аэропортах и на вокзалах или в качестве разделителя зоны обслуживания клиентов и зоны входа в банках, сберкассах и в торговых помещениях и т.п.



GEZE MSW обеспечивает решающие преимущества:

• Дверные элементы по всей ширине сверху и снизу заключены в несущие и зажимные профили.
• Для конструктивной компоновки GEZE MSW не требуются отверстия в стекле. Это обеспечивает большие возможности для компенсации допусков и снижает затраты на обработку стекла, а также возможные источники дефектов.
• Накладки для несущих и зажимных профилей могут быть защелкнуты по завершении монтажных работ. Таким образом поверхности защищаются от повреждений и царапин в ходе монтажа.
• Направляющая имеет канавки. В них, с помощью соответствующих сухарей, существует возможность без повреждения направляющей закрепить соединительные уголки, например, для подвесных потолков.
• Для достижения гармонии с архитектурой здания, на выбор доступны различные поверхности и цветовые оформления.
• Облицовочные панели сменные, изменение цветового оформления возможно в любой момент.
• Высококачественные прецизионные шариковые подшипники обеспечивают хорошие характеристики хода и бесшумную эксплуатацию при максимальном весе створки 150 кг.
• Благодаря различным возможностям расположения области хранения сложенных створок (параллельно, под 90° к оси направляющей или специальные области хранения сложенных створок) достигается наилучшее решение для конкретной компоновки помещения.

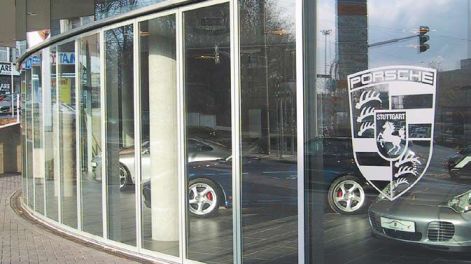

• Так как геометрия профиля направляющей может быть как прямолинейной, так и с равномерным изгибом или многогранной, для архитекторов
• и планировщиков открывается огромное поле компоновочных возможностей.




GEZE MSW с раздвижными дополнительными дверьми (SBT)

Гибкость и функциональность являются характеристиками, которые делают систему GEZE MSW в целом и особенно раздвижную дополнительную дверь выдающейся системой. Оформление торговых помещений и презентации товаров являются значительными факторами для успешной работы магазина. Стеклянные элементы большой площади системы GEZE MSW обеспечивают хороший обзор и могут использоваться в качестве распашной двери с функцией запирания.

Если в часы работы магазина не требуется открывать торговый ряд MSW, в торговые помещения можно входить через дополнительную дверь. Удобная для пользования механическая блокировка позволяет превратить закрытую раздвижную дверь в полнофункциональную распашную дверь с помощью нескольких движений. С помощью двух соседних раздвижных дверей возможно реализовать широкие проемы.

Технические характеристики

Ручная сдвижная стена GEZE MSW имеет следующие технические характеристики:

• макс. высота проема 3500 мм
• макс. ширина двери 1500 мм
• макс. вес двери

- до 100 кг с одинарной направляющей тележкой
- до 150 кг с двойной направляющей тележкой

Область хранения сложенных дверных элементов может быть расположена параллельно к оси направляющей, под 90° к ней или быть выполнена в виде специальной области. При этом все области хранения сложенных элементов могут быть выполнены как с облицовкой, так и без нее, т.е. могут использоваться как двойные, так и одинарные направляющие.



Поверхности профилей направляющих стандартно выполняются из анодированного алюминия цвета EV1. В случае использования двойной направляющей, возможны также другие методы анодирования, а также порошковые покрытия согласно RAL. Геометрия профилей направляющих ручной сдвижной стены GEZE MSW может быть прямолинейной, с равномерным изгибом или многогранной.

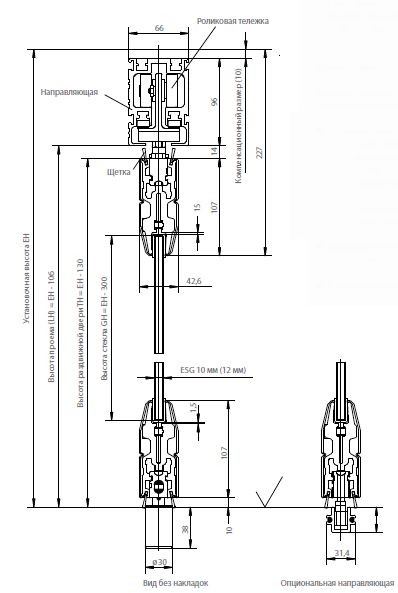

Стеклянные двери ручной системы раздвижных стен GEZE MSW удерживаются сверху и снизу по всей ширине элементов с помощью несущих и зажимных профилей. Защелкиваемые накладки для несущих и зажимных профилей доступны в двух различных вариантах:

• контур несущего и зажимного профиля огибающий (стандартно)
• прямоугольный профиль

Горизонтальная герметизация сверху и снизу осуществляется с помощью щеток.
Поставка непрерывной напольной направляющей для ручной сдвижной стены GEZE MSW возможна по запросу.




Блокираторы/замки

• Напольный блокиратор
• Предохранительный замок с одним запором (в виде напольного замка) для цилиндра или под четырехгранный ключ
MSW – моностекло)

Исполнения дверей

• Цельное стекло со сплошными несущими и
• зажимными профилями, сверху и снизу, одинарное безопасное стекло (ESG) с толщиной стекла 10 мм или 12 мм
• Интегрированная цельностеклянная система GEZE IGG с оттиском на краю по всему контуру. Стандартно в конфигурации стекол 2 x 6 мм ESG и промежуток между стеклами (SZR) = 27 мм


Дверные элементы GEZE MSW могут быть выполнены следующим образом:

• Горизонтальные неподвижные двери: в виде маятниковой двери с напольным доводчиком GEZE TS 550 в виде распашной двери с напольным подшипником
- в виде распашной двери с наружным поворотным подшипником
- в виде фиксированного поля
• Горизонтальные подвижные двери:
- в виде раздвижной двери
• Раздвижная дополнительная дверь SBT (не для IGG)

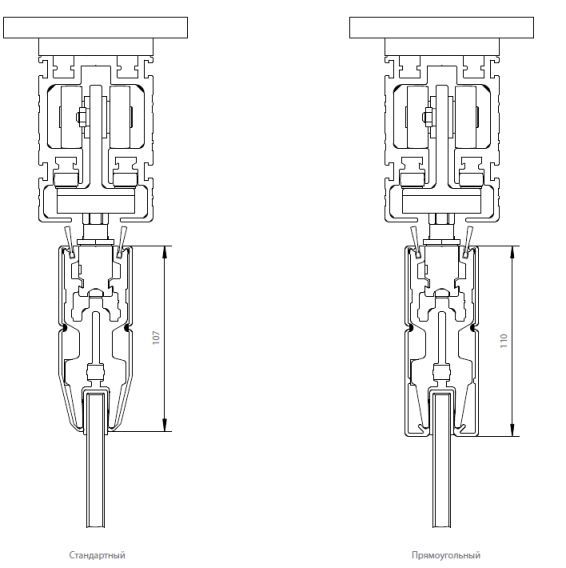

На рис. Варианты накладок для несущих и зажимных профилей
