Наше время предъявляет к архитектуре и дизайну очень высокие требования: все должно быть сделано эргономично, эстетично, удобно, красиво, экологично, надежно, креативно и обязательно с использованием новейших технологий. Этим требованиям, предъявляемым как к созданию интерьеров, так и экстерьеров, соответствовать очень не просто, однако вполне возможно благодаря широчайшему ассортименту отделочных и строительных конструкций и материалов.

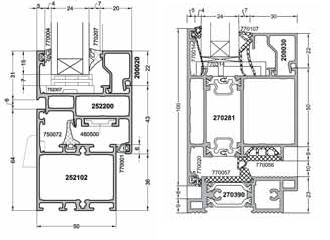

Воплощать в жизнь даже самые смелые архитектурные идеи позволяют алюминиевые строительные системы Gutmann для изготовления окон, дверей и фасадных конструкций, поставляемые компанией «ТБМ». Они не только имеют прекрасное качество, но и обладают высокими теплоизоляционными свойствами, что особенно актуально в условиях российского климата. Строительная алюминиевая система S 50u применяется для изготовления окон и дверей без терморазрыва, обладает высокой степенью герметичности и возможностью сквозной протяжки уплотнения внешнего остекления. Монтажная ширина системы составляет 50 мм.
 |
Для изготовления окон и дверей с терморазрывом применяется система S 70, обладающая высокой функциональностью, которая достигается в первую очередь различными возможностями открывания. Окна здесь могут быть и поворотными, и поворотно-откидными, а двери — с притвором, с штульпом и без него, они могут открываться наружу, вовнутрь или в обе стороны, быть одно- или двухстворчатыми.

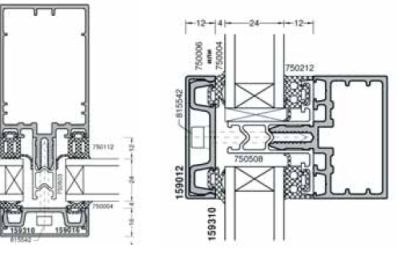

Кроме того, в ассортименте компании «ТБМ» представлена алюминиевая система F 50, состоящая из одинаковых профилей стойки и ригеля с узкой лицевой шириной в 50 мм, при этом важно, что монтажная ширина стойки может быть очень разной: от 30 до 195 мм. Использование этой системы весьма экономично, благодаря практически полному отсутствию отходов. В системе F 50 нет необходимости подрезать ригель и обрабатывать профиль, кроме того, здесь используется внутреннее уплотнение остекления, которое выглядит одинаково по всему периметру.
 |
Профили стойки и ригеля с радиусом кромок со стороны помещений при неизменной монтажной ширине составляют не более 0,5 мм для безупречного зрительного соединения ригеля. При этом внутренняя поверхность стойки и ригеля расположены в одной плоскости.
 |
Наружные прижимные планки могут быть с видимым или со скрытым креплением. Планки с видимым креплением поставляются в виде У-образного или плоского профиля, декоративные крышки для планок со скрытым креплением могут поставляться с различными монтажными высотами.
Система может применяться для вертикальных и наклонных фасадов из алюминия и стекла, с охватом одного или несколько этажей, при высоте здания до 100 метров.
Монтаж соединения стойки и ригеля
Для соединения стойки и ригеля с беззазорным креплением ригеля на вертикальной стойке. При креплении ригеля к Т-соединителю ригель автоматически прижимается к стойке.
Основной принцип дренажа
Фасад стоечно-ригельной системы F 50 сконструирован таким образом, чтобы стойка и ригель состояли из профилей с одинаковым сечением. Удаление влаги из ригеля в стойку осуществляется через пластиковый изолятор ригеля в вертикальный дренажный паз стойки, а оттуда выводится вниз.
Компания «ТБМ» с 2008 года является эксклюзивным дилером и производителем систем Gutmann на территории России и стран СНГ. В самое ближайшее время «ТБМ» планирует открыть полнокомплектный склад системного алюминиевого профиля со всеми необходимыми комплектующими. Здесь будут представлены профили системы F 50 (фасадная серия), а также системы для изготовления теплых и холодных окон и дверей S 50 и S 70 в двух вариантах — в неокрашенном виде и цвете RAL 9016.
Для проектирования и расчета изделий из профильных систем Gutmann компания «ТБМ» предлагает программу «СуперОкна» с настройкой на данную систему.
|
