Наибольшую сложность при решении вопроса о закреплении оконного блока пред¬ставляют окна из ПВХ. Высокий коэффициент температурного расширения ПВХ в сочетании с малой общей жесткостью рамы за счет отсутствия соединения внутренних армирующих элементов, обуславливают необходимость более продуманного их крепления по сравнению с окнами других систем.
Для монтажа окон используют специальные монтажные пластины или дюбели (рис. 1).

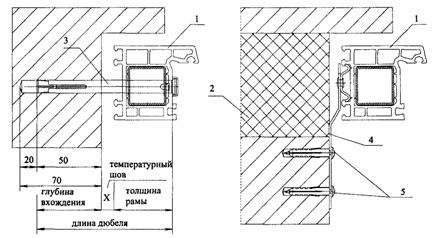

Рис.1. Закрепление окна из ПВХ в наружных стенах конструкции:
а) сплошная кирпичная стена
б) кирпичная стена с пористым эффективным утеплителем (1 – оконная рама; 2 - утеплитель в стене; 3 – дюбель ; 4 – монтажная пластина; 5 – анкер)
Через крепежные элементы ветровая нагрузка, воспринимаемая окном, передается на непрозрачные участки наружных стен. При этом выбор типа крепления определяет¬ся конструкцией примыкающего участка стены.
Исходя из закономерностей формирования температурных полей, установка окна должна производиться в теплой зоне наружного ограждения, для того, чтобы избежать промерзания оконных откосов. В зависимости от расположения утеп¬лителя в стене или от принятого способа дополнительного утепления откоса, оконная коробка может непосредственно примыкать как к твердому материалу -кирпичу, бетону и т.п., так и к легкому пористому утеплителю.
Как дюбель, так и монтажная пластина обеспечивают возможность свободной под¬вижки оконного блока при его нагревании-охлаждении, вызванном изменением темпе¬ратур наружного воздуха. При нагревании оконного блока и, соответственно, увеличе¬нии его размеров в большую сторону монтажная пластина (поз. 4 рис.1) изгибает¬ся, а закрепленные в стене анкеры (поз.5 рис.1) работают на выдергивание.
Дюбель (поз. 3 рис.1) работает на выдергивание при охлаждении окна, сопрово¬ждающемся уменьшением его размеров. При этом обеспечивается возможность сво¬бодной подвижки оконного блока при его температурном расширении вдоль собствен¬ной оси дюбеля.
Более мощные, по сравнению с монтажными пластинами, дюбели хорошо работают на изгиб, и, соответственно, лучше воспринимают ветровую нагрузку. Однако, при та¬ком способе крепления окно может примыкать только к твердому материалу. Учиты¬вая, что утеплитель в конструкции стены расположен, как правило, ближе к наружной поверхности, окно, закрепляемое при помощи дюбелей, неизбежно должно быть сме¬щено вглубь в сторону помещения, что приводит к дополнительному затенению светопроема.
Окна из ПВХ имеют большое количество требуемых точек крепления, в которых устанавливаются крепежные элементы. На рис. 2 приведена схема крепления, при¬нятая большинством фирм-производителей профилей с шагом закрепления, равным 700 мм.

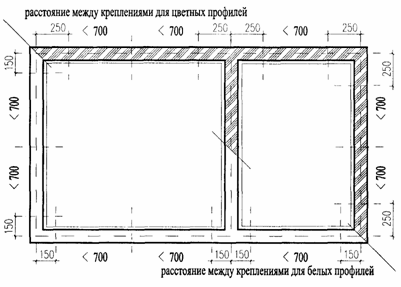

Рис. 2. Схема закрепления окна из ПВХ в стене
Следует отметить, что при установке дюбелей в нижнюю горизонтальную часть ок¬на возникает вероятность попадания дождевой воды в стену (через неплотности в на¬ружном контуре уплотнения и сквозные отверстия, просверленные в коробке, под дю¬бель). Поэтому в нижней части окно необходимо закреплять только с помощью анке¬ров (рис.3).
Рис. 3. Нижний узел примыкания окна из ПВХ к наружной стене:
1 - алюминиевый отлив,
2 - герметизирующая лента для наружной гидроизоляции,
3 - крепление шурупами,
4 - дополнительный держатель при ширине отлива > 150 мм,
5 - предварительно сжатая уплотнительная лента (ПСУ Л),
6 - мон¬тажная пена,
7 - монтажная пластина,
8 - анкеры
