Фурнитура Кале Сапфир: обратная связь способствует развитию

Наверное, не найдется на территории России ни одного производителя ПВХ-окон, который не слышал бы о фурнитуре Кале Сапфир. Несмотря на то, что данный продукт является весьма молодым (оконная фурнитура Кале присутствует на российском рынке всего лишь 2 года), за это время накоплен богатый опыт ее использования как на юге нашей родины, так и на территории Сибири. К августу текущего года Кале Сапфир установлена более чем на 500 000 оконных изделий из пластика.


Благодаря такому широкому распространению удается получать обратную связь от переработчиков, обрабатывая которую, производитель фурнитуры делает для себя определенные выводы, вносит коррективы, а порой и серьезные изменения в конструкцию некоторых деталей и механизмов своей продукции.

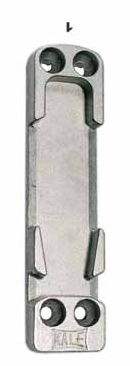

Рис. 1. Поворотно-откидная ответная планка


Вот и сейчас, осенью 2007 года, произошло достаточно серьезное изменение, касающееся таких важных частей поворотно-откидной обвязки, как откидной фиксатор, поворотно-откидная ответная планка, блокировщик откидывания и упор блокировщика откидывания.



Рис.2. Откидной фиксатор

Напомним, что ранее блокировщик откидывания в фурнитуре Кале был интегрирован в откидной фиксатор. При этом поворотно-откидная ответная планка выполняла как свою основную роль, так и задачу упора блокировщика. Кроме того, эти детали в паре выполняли функцию приподнимателя створки. Конечно, в таком положении вещей было много плюсов: минимум деталей, обязательное присутствие блоки-ровщика в обвязке и т. п. Но как показала практика, были и отрицательные моменты, связанные, в основном, с тем, что на данный узел в связи с его расположением в нижнем углу створки приходились максимальные нагрузки. Из-за этого иногда возникали отказы в работе блокировщика, либо створка после определенного срока службы, провиснув, начинала слишком сильно приподниматься при закрывании.



Рис. 3. Упор блокировщика откидывания

Получив такую статистику, производитель принял решение о введении новых деталей в состав поворотно-откидной обвязки:

1. Откидного фиксатора без блокировщика
(арт. 1-11402-08, 1-11402-21).
2. Поворотно-откидной ответной планки
(арт. 1-32835-09, 1-32835-13).
3. Блокировщика откидывания (арт. 1-
11501-00).
4. Упора блокировщика откидывания (арт. 1-32841-09, 1-32841-13, 1-32843-00).



Рис. 4. Блокировщик откидывания

Откидной фиксатор и поворотно-откидная ответная планка в паре выполняют также функцию микролифта.

Конструкция упора блокировщика позволяет даже при ошибке в месте его установки в пределах 5 мм отрегулировать деталь и привести ее в рабочее состояние.

Представленная выше комплектация уже внесена в технический каталог по поворотно-откидной фурнитуре Кале. Также внесены изменения во вспомогательные наглядные материалы (технические плакаты, предназначенные для размещения на производствах) и расчетные файлы, призванные помочь переработчикам в подборе фурнитуры Кале Сапфир.
